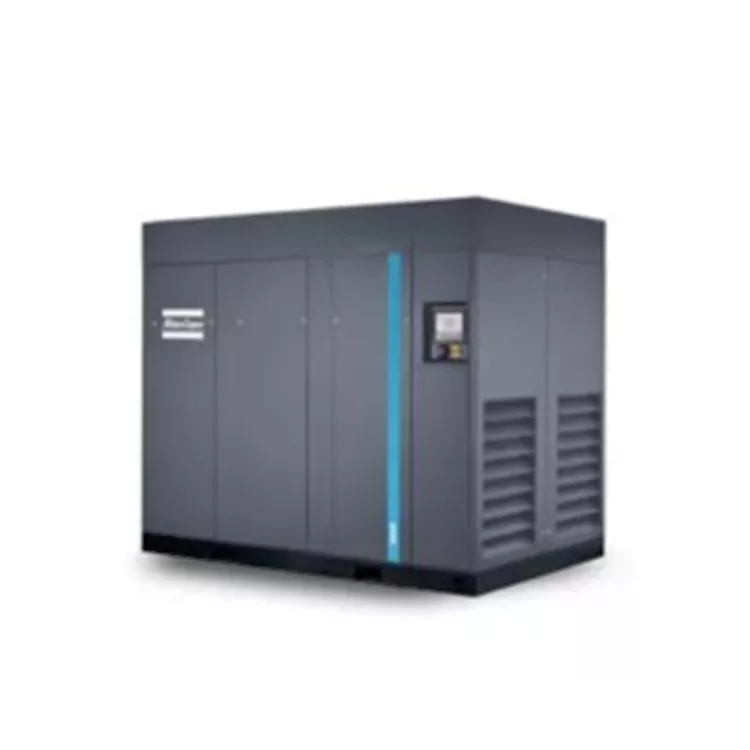

कम-चापको तेल-रहित स्क्रू एयर कम्प्रेसर

उत्पादन लाभहरू

मर्मत-मुक्त ड्राइभ प्रणाली

• मर्मत-रहित, पूर्ण रूपमा बन्द, धुलो र मलबे भित्र पस्नबाट रोक्न

• कम-चापको तेल-रहित स्क्रू एयर कम्प्रेसर कठोर वातावरणको लागि उपयुक्त छ

• उच्च दक्षता गियर ड्राइभ, युग्मन को दक्षता हानि बिना

• मानक मोडेलको लागि अधिकतम परिचालन परिवेश तापमान 46˚C हो, र उच्च-तापमान मोडेलको लागि, यो 55˚C हो।

अल्ट्रा कुशल मोटर

• मोटर दक्षता वर्ग IE4

• सुरक्षा वर्ग IP55, इन्सुलेशन वर्ग F, तापक्रम वृद्धि वर्ग B

• नन-ड्राइभ एन्डले ग्रीस-लुब्रिकेटेड मर्मत-मुक्त बियरिङहरू अपनाउछ

• कठोर वातावरणमा निरन्तर सञ्चालनको लागि उपयुक्त

कडा कताई तेल फिल्टर

• भागहरूको सेवा जीवन विस्तार गर्न तेलमा अशुद्धताहरूलाई कुशलतापूर्वक फिल्टर गर्नुहोस्

• तेल फिल्टर बाइपास भल्भ संग सुसज्जित छ

स्वतन्त्र सुपर-ठूलो डिजाइन गरिएको तेल कूलर र aftercooler

• रोटर आउटलेटमा कम तापक्रमले तेलको लामो सेवा जीवन सुनिश्चित गर्दछ

• निर्मित मेकानिकल स्टीम-वाटर सेपरेटरले कन्डेन्सेट पानीको लगभग 100% हटाउन सक्छ।

• तनाव कम गर्ने डिजाइनले ताप एक्सचेन्जरमा थर्मल झटका हटाउँछ

Elektronikon® टचस्क्रिन नियन्त्रक

•रिमोट कन्ट्रोल, अलार्म आउटपुट, मर्मत र सेवा योजनाहरू, र नेटवर्क निदान सबै उपलब्ध छन्

•बिल्ट-इन स्मार्टलिङ्क रिमोट डायग्नोसिसले एयर कम्प्रेसर प्रणालीको कार्यसम्पादनलाई अधिकतम बनाउँछ र ऊर्जा संरक्षण हासिल गर्छ।

• बहु कम्प्रेसरहरूको निदान (संयुक्त नियन्त्रणमा 2,4 र 6 एकाइहरू वैकल्पिक छन्)

• भारी शुल्क हावा सेवन फिल्टर

• कम-चापको तेल-रहित स्क्रू एयर कम्प्रेसरले कम्प्रेसर कम्पोनेन्टहरूको सुरक्षा बढाउँदै, 99.9% मोटो कण धुलो हटाउन सक्छ।

• अत्यन्त लामो सेवा जीवन

Atlas GL 37-75 ले उत्कृष्ट दक्षता, उत्कृष्ट कम्प्रेस्ड हावाको गुणस्तर, स्थिर ग्यास प्रयोग अवस्थाहरूमा कम ऊर्जा खपत, र दक्षता र विश्वसनीयता सुनिश्चित गर्ने बुद्धिमानी विशेषताहरू छन्। The Elektronikon" टच कन्ट्रोलर अपनाईएको छ, जसमा SMARTLINK द्वारा प्रदान गरिएको वास्तविक-समय रिमोट निदान र अनुकूलन सुझावहरू, साथै उत्पादन प्रणालीहरूमा एकीकरणको लागि OPCUA समावेश गरिएको छ।

एटलस GL 37-75 को प्राविधिक मापदण्डहरू

एटलस GL 37-75 को विशिष्टता आयामहरू

मुख्य प्यारामिटरहरू

एकाइको कार्यसम्पादन मापदण्डहरू ISO1217, Annex C र 2009 अनुसार मापन गरिन्छ।

कार्यस्थान ध्वनि दबाव स्तर परीक्षण: LpWSA (ref 20 μPa) dB(A)(त्रुटि: 3dB(A))

आवाज स्तर ISO2151 र ISO9614 मापदण्ड अनुसार मापन गरिन्छ

FAD निम्न काम गर्ने दबाबहरूमा मापन गरिन्छ: 5.5 बार मोडेलको लागि 5 बार

सन्दर्भ सञ्चालन सर्तहरू: पूर्ण सेवन दबाव: 1 बार

हावा सेवन तापमान: 20 डिग्री सेल्सियस

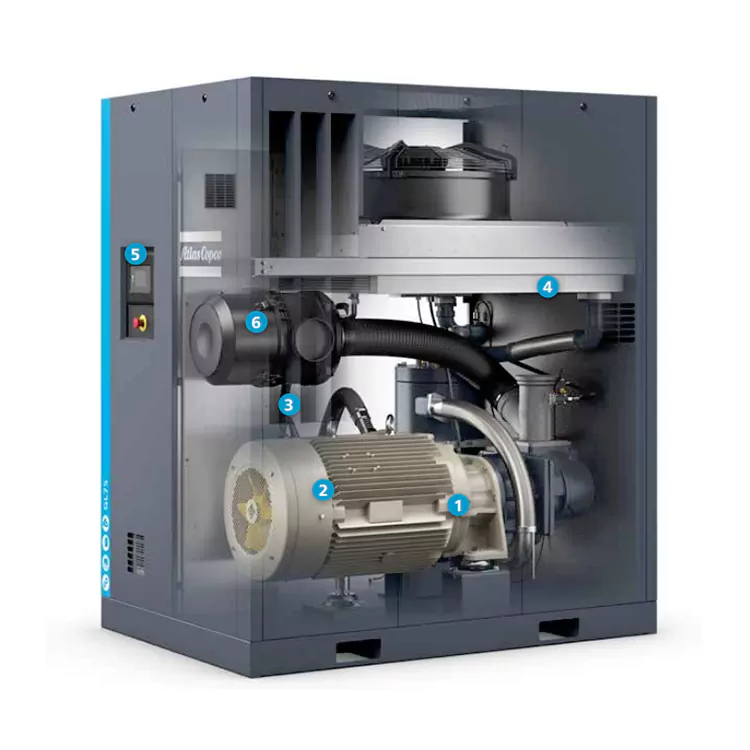

एटलस GL 37-75 एयर कम्प्रेसर को मुख्य संरचना

1. मुख्य एकाइ खण्ड: यसले इनटेक भल्भ, निकास भल्भ, प्रसारण प्रणाली, आदि समावेश गर्दछ, जुन हावा सेवन, कम्प्रेसन र निकास प्राप्त गर्न प्रयोग गरिन्छ।

2. सहायक प्रणालीहरू: स्नेहन तेल प्रणाली, कूलिंग पानी प्रणाली, विद्युत नियन्त्रण प्रणाली, आदि सहित, एयर कम्प्रेसर को सामान्य सञ्चालन सुनिश्चित गर्न प्रयोग गरिन्छ।

एटलस GL 37-75 एयर कम्प्रेसर को काम गर्ने प्रक्रिया

1. स्टार्टअप चरण: जब पावर बटन थिचिन्छ, इलेक्ट्रोनिक नियन्त्रण प्रणालीले स्वचालित रूपमा हावा कम्प्रेसरको स्नेहन प्रणाली र शीतल पानी प्रणाली सुरु गर्नेछ। एकै समयमा, इनटेक भल्भ खुल्छ र हावा मुख्य इकाईको भित्री भागमा प्रवेश गर्दछ।

2. कम्प्रेसन चरण: स्क्रू रोटर घुमाउँदा, मुख्य इकाई भित्रको हावा कम्प्रेसन बलको अधीनमा हुन्छ, र दबाब बिस्तारै बढ्दै जान्छ। यस बिन्दुमा, संकुचित ग्यासलाई फिर्ता प्रवाह गर्नबाट रोक्नको लागि निकास भल्भ बन्द गरिएको छ।

3. निकास चरण: जब सेट दबाव मान पुग्छ, इलेक्ट्रोनिक नियन्त्रण प्रणाली स्वचालित रूपमा संकुचित ग्यास निर्वहन गर्न निकास भल्भ सक्रिय हुनेछ। यसैबीच, इनटेक भल्भ बन्द छ र कम-दबाव तेल-रहित स्क्रू एयर कम्प्रेसर अर्को सुरुवातको लागि पर्खिरहेको अवस्थामा प्रवेश गर्दछ।

4. बन्द चरण: जब यो एयर कम्प्रेसर को सञ्चालन रोक्न आवश्यक छ, बन्द बटन थिच्नुहोस्। इलेक्ट्रोनिक नियन्त्रण प्रणालीले स्नेहन प्रणाली र चिसो पानी प्रणाली बन्द गर्नेछ, र बिस्तारै सेवन भल्भ र निकास भल्भ बन्द गर्नेछ। अन्तमा, एयर कम्प्रेसरले पूर्ण रूपमा काम गर्न छोड्यो।

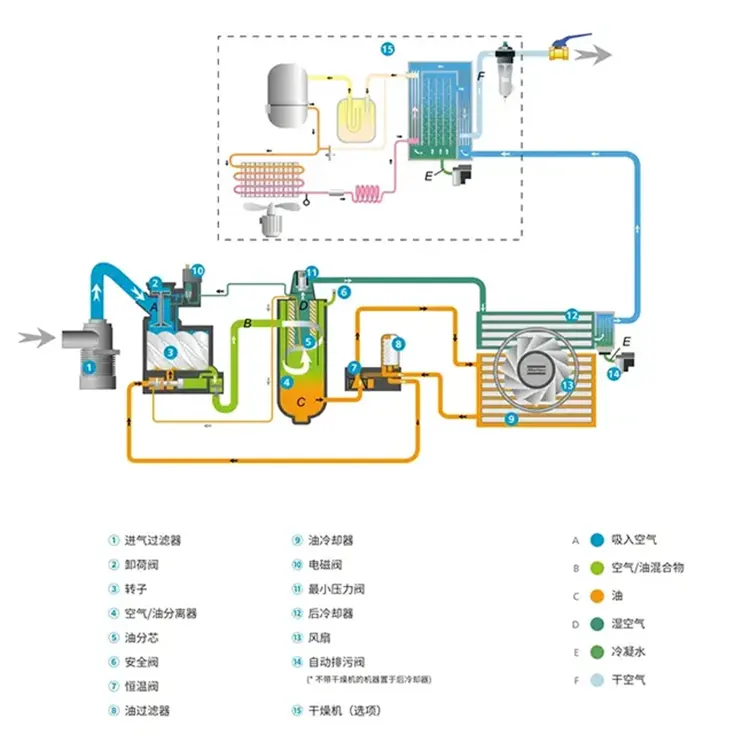

एटलस GL 37-75 एयर कम्प्रेसर कार्य प्रवाह चार्ट
