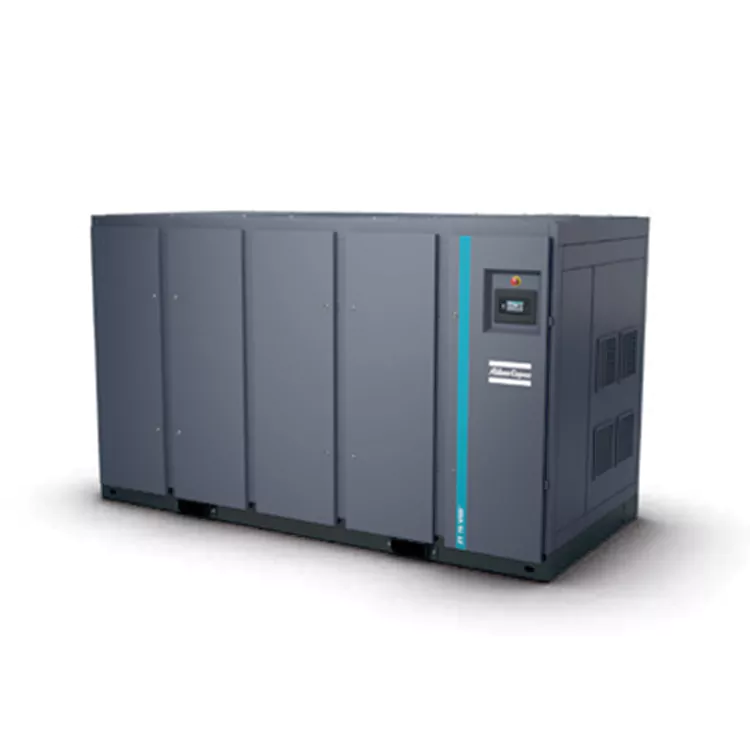

DECHUAN बाट थोक 55-900kw कम-ऊर्जा तेल-मुक्त स्क्रू कम्प्रेसर एकाइहरू तपाईंको कारखानाको कडा कार्बन घटाउने लक्ष्यहरू पूरा गर्न र परिचालन उपयोगिता खर्चहरू कटौती गर्न। यस प्रणालीले मानक निश्चित गति विकल्पहरूको तुलनामा समग्र उपकरण जीवनचक्र लागतहरू 22% कम गर्न उन्नत चर फ्रिक्वेन्सी ड्राइभ (VSD) प्रविधिलाई एकीकृत गर्दछ।
तल्लो अपरेटिङ ओभरहेडलाई लक्षित गर्दै निर्माण कार्यहरूका लागि, प्रिमियर चीन 55-900kw कम-ऊर्जा तेल-मुक्त स्क्रू कम्प्रेसर कारखानाबाट खरिद गर्नु व्यावहारिक व्यापार छनौट हो। DECHUAN को ऊर्जा-अनुकूलित कम्प्रेसरले वास्तविक-समय वायमेटिक उपकरण खपत ट्र्याक गर्दछ, स्वचालित रूपमा कम उत्पादन घण्टामा बिजुलीको फोहोर कटौती गर्न मोटर गति समायोजन गर्दछ।
एयर कम्प्रेसरको कुल जीवनकाल लागतको 80% भन्दा बढी बिजुली खपतमा आउँछ। व्यस्त उत्पादन प्लान्टहरूमा, संकुचित वायु प्रणालीहरूले प्रायः सुविधाको कुल शक्तिको 40% भन्दा बढी तान्छन्। 55-900kw कम-ऊर्जा तेल-मुक्त स्क्रू कम्प्रेसरले लक्षित ईन्जिनियरिङ् मार्फत यो खर्च कम गर्दछ:
• स्वचालित VSD ट्र्याकिङ: मोटरलाई पूर्ण गतिमा निरन्तर चलाउनु र अतिरिक्त हावा बाहिर निकाल्नुको सट्टा, हाम्रो चर फ्रिक्वेन्सी ड्राइभ प्रणालीले वास्तविक-समयको हावा खपतसँग मेल खानको लागि स्वचालित रूपमा मोटरको वेगलाई परिवर्तन गर्छ।
• घटाइएको प्रणाली अपरेटिङ प्रेशर: 0.10 बार भित्र अत्यधिक स्थिर लाइन प्रेशर कायम गरेर, कम्प्रेसरले समयसँगै ठूलो मात्रामा पावर बचत गर्दै नेटवर्कलाई बढी दबाब दिने आवश्यकतालाई हटाउँछ।
• कम पावर अनलोडिङ साइकलहरू: जब कारखानाको हावाको माग पूर्ण रूपमा बन्द हुन्छ, मोटरले अनावश्यक पावर ड्रेन काटेर उच्च निष्क्रिय अवस्थामा दौडनुको सट्टा तुरुन्तै गति घटाउँछ।
• ऊर्जा दक्षता मूल्याङ्कन: विश्वव्यापी डुअल-कार्बन ऊर्जा-बचत मापदण्डहरूसँग अनुरूप
• मोटर स्पीड: ३०% देखि १००% सम्म समायोज्य प्रवाह दायराको साथ चल गतिको ड्राइभ
• भोल्युमेट्रिक विस्थापन: 4.2 देखि 148.5 m³/मिनेट प्रतिक्रियाशील आउटपुट
• पावर ड्र दायरा: 55kW देखि 900kW मापनयोग्य प्लेटफार्महरू
| मोडेल | अधिकतम निकास दबाव (पट्टी) | ट्राफिक FAD(l/s) | ट्राफिक FAD(m³/मिनेट) | स्थापित शक्ति (kW) | आवाज स्तर(dB(A)) | वजन-मानक (किग्रा) | वजन-पूर्ण-प्रदर्शन (किग्रा) | साइज L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 55 -7.5STD | 7.5 | 169.7 | 10.2 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -8.6STD | 8.6 | 156.6 | 9.4 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -10STD | 10 | 140.9 | 8.5 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 75 -7.5STD | 7.5 | 224.7 | 13.5 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -8.6STD | 8.6 | 214.9 | 12.9 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -10STD | 10 | 205.0 | 12.3 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 90 -7.5STD | 7.5 | 267.2 | 16.0 | 90 | 72 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -8.6STD | 8.6 | 250.9 | 15.1 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -10STD | 10 | 236.5 | 14.2 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZT 55 -7.5STD | 7.5 | 166.4 | 10.0 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 55 -8.6STD | 8.6 | 153.2 | 9.2 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 55 -10STD | 10 | 137.6 | 8.3 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 75 -7.5STD | 7.5 | 221.3 | 13.3 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 75 -8.6STD | 8.6 | 211.6 | 12.7 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 75 -10STD | 10 | 201.6 | 12.1 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 90 -7.5STD | 7.5 | 263.9 | 15.8 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -8.6STD | 8.6 | 247.5 | 14.9 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -10STD | 10 | 233.1 | 14.0 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| मोडेल | अधिकतम निकास दबाव (पट्टी) | ट्राफिक FAD(l/s) | ट्राफिक FAD(m³/मिनेट) | आवाज स्तर(dB(A)) | वजन-मानक (किग्रा) | वजन-पूर्ण-प्रदर्शन (किग्रा) | साइज L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD -8.6 STD | 8.6 | ७४.७-२२९.४ | ४.५-१३.८ | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 75 VSD -10.4 STD | 10.4 | ८१.७-२०२.९ | ४.९-१२.२ | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 90 VSD -8.6 STD | 8.6 | ७४.१-२८२.५ | ४.४-१६.९ | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZR 90 VSD -10.4 STD | 10.4 | ७५.५-२५०.५ | ४.५-१५.० | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZT 75 VSD -8.6 STD | 8.6 | ७१.२-२२६.० | ४.३-१३.६ | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 75 VSD -10.4 STD | 10.4 | ७८.२-१९९.६ | ४.७-१२.० | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 90 VSD -8.6 STD | 8.6 | ७०.६-२७९.१ | ४.२-१६.७ | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
| ZT 90 VSD -10.4 STD | 10.4 | ७२.०-२४७.१ | ४.३-१४.८ | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
आईएसओ १२१७ को एनेक्स सी, चौथो संस्करण (२००९) अनुसार इकाईको लागि प्रदर्शन सन्दर्भ सर्तहरू मापन गरिएको थियो:
सापेक्षिक आर्द्रता: ०%
· निरपेक्ष इनलेट दबाव: 1 बार
इनलेट तापमान: 20 डिग्री सेल्सियस डिस्चार्ज दर (FAD) निम्न सञ्चालन दबाव मा मापन गरिएको थियो:
स्थिर गति प्रकार:
· -7.5 बार प्रकार: 7 बार
· -8.6 बार प्रकार: 7 बार
· -10 बार प्रकार: 9 बार
VSD प्रकार:
· -8.6 बार प्रकार: 7 बार
· -10.4 बार प्रकार: 9 बार
· (2) कक्षा ए वर्कस्टेशनको भारित उत्सर्जन ध्वनि दबाव स्तर (LpWSAd)। ISO 2151: 2004 (150 9614/2 ध्वनि तीव्रता स्क्यानिङ विधि प्रयोग गरेर) अनुसार मापन गरियो। नयाँ थपिएको सुधार कारक पूर्ण रूपमा अनिश्चित मान (KpAd) हो, परीक्षण कोड अनुरूप।
· (3) वजन सन्दर्भको लागि मात्र हो; आपूर्ति गरिएको वास्तविक वजन प्रबल हुनेछ।
ZR/ZT 110-160 (FF) STD
| मोडेल | अधिकतम निकास दबाव (पट्टी) | ट्राफिक FAD(l/s) | ट्राफिक FAD(m³/मिनेट) | स्थापित शक्ति (kW) | आवाज स्तर(dB(A)) | वजन-मानक (किग्रा) | वजन-पूर्ण-प्रदर्शन (किग्रा) | साइज L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 110 -7.5 STD | 7.5 | 318.2 | 19.1 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -8.6 STD | 8.6 | 297.5 | 17.8 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -10 STD | 10 | 277.6 | 16.7 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 132 -7.5 STD | 7.5 | 362.9 | 21.8 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -8.6 STD | 8.6 | 338.5 | 20.3 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -10 STD | 10 | 314.4 | 18.9 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 145 -7.5 STD | 7.5 | 392.9 | 23.6 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -8.6 STD | 8.6 | 364.1 | 21.8 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -10 STD | 10 | 350.8 | 21.0 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 160 -7.5 STD | 7.5 | 434.0 | 26.0 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -8.6 STD | 8.6 | 418.3 | 25.1 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -10 STD | 10 | 399.0 | 23.9 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZT 110 -7.5 STD | 7.5 | 315.0 | 18.9 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 110 -8.6 STD | 8.6 | 294.2 | 17.6 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 110 -10 STD | 10 | 274.3 | 16.5 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 132 -7.5 STD | 7.5 | 359.6 | 21.6 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 132 -8.6 STD | 8.6 | 335.3 | 20.1 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 132 -10 STD | 10 | 311.1 | 18.7 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 145 -7.5 STD | 7.5 | 389.6 | 23.4 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| ZT 145 -8.6 STD | 8.6 | 360.8 | 21.6 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| ZT 145 -10 STD | 10 | 347.5 | 20.9 | 145 | 79 | 3126 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -7.5 STD | 7.5 | 430.6 | 25.8 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -8.6 STD | 8.6 | 414.9 | 24.9 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -10 STD | 10 | 395.6 | 23.7 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| मोडेल | अधिकतम निकास दबाव (पट्टी) | ट्राफिक FAD(l/s) | ट्राफिक FAD(m³/मिनेट) | आवाज स्तर(dB(A)) | वजन-मानक (किग्रा) | वजन-पूर्ण-प्रदर्शन (किग्रा) | साइज L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ZR110VSD-8.6 STD | 8.6 | 100.5-319.3 | ६.०-१९.२ | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR110VSD-10.4 STD | 10.4 | १६७.१-२९२.१ | १०.०-१७.५ | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-8.6 STD | 8.6 | १०७.१-३५७.१ | ६.५-२१.४ | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-10.4 STD | 10.4 | 166.6-331.0 | १०.०-१९.९ | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V1) | 8.6 | 123.3-390.0 | ७.४-२३.४ | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V1) | 10.4 | १६६.६-३५७.८ | १०.०-२१.५ | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V2) | 8.6 | 123.3-411.0 | ७.४-२४.७ | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V2) | 10.4 | १६६.६-३७७.६ | १०.०-२२.७ | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZT 110 VSD-8.6 | 8.6 | ९९.९-३२७.६ | ६.०-१९.२ | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 110 VSD-10.4 | 10.4 | १६५.५-२९१.९ | ९.९-१७.५ | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-8.6 | 8.6 | १२४.८-३५७.५ | ७.५-२१.४ | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-10.4 | 10.4 | १६४.९-३३१.२ | ९.९-१९.९ | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V1) | 8.6 | १४३.९-३८८.८ | ८.६-२३.३ | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 STD(V1) | 10.4 | १६४.९-३५८.२ | ९.९-२१.५ | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V2) | 8.6 | १४६.९-४३८.२ | ८.८-२६.३ | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 STD(V2) | 10.4 | १६४.९-३७८.१ | ९.९-२२.७ | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
ISO 1217 Annex C, 4th Edition (2009) अनुसार एकाइ कार्यसम्पादन सन्दर्भ सर्तहरू निम्नानुसार छन्:
सापेक्षिक आर्द्रता: ०%
· निरपेक्ष इनलेट दबाव: 1 बार
· इनलेट तापमान: 20 डिग्री सेल्सियस
विस्थापन FAD निम्न सञ्चालन दबाव मा मापन गरिन्छ:
स्थिर गति मोडेल:
-7.5 बार मोडेलहरू: 7 बार
-8.6 बार मोडेलहरू: 7 बार
-10 बार मोडेल: 9 बार
VSD मोडेलहरू:
-8.6 बार मोडेलहरू: 7 बार
-10.4 बार मोडेलहरू: 9 बार
(2) कक्षा ए वर्कस्टेशन (LpWSAd) को भारित उत्सर्जन ध्वनि दबाव स्तर। ISO 2151: 2004 (ISO 9614/2 ध्वनि तीव्रता स्क्यानिङ विधि) अनुसार मापन गरियो। नयाँ थपिएको सुधार कारक KpAd अनिश्चित छ, परीक्षण कोडको पालना गर्दै।
(३) V1=380V, V2=400V।
(4) वजन सन्दर्भको लागि मात्र हो; वास्तविक वजन हावी हुनेछ।
ZR/ZT 200-275 (FF)
| मोडेल | अधिकतम निकास दबाव (पट्टी) | ट्राफिक FAD(l/s) | ट्राफिक FAD(m³/मिनेट) | स्थापित शक्ति (kW) | आवाज स्तर(dB(A)) | वजन-मानक (किग्रा) | वजन-पूर्ण-प्रदर्शन (किग्रा) | साइज L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 200 -7.5 | 7.5 | 602.3 | 36.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 200 -8.6 | 8.6 | 552.1 | 33.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 200 -10 | 10 | 506.6 | 30.0 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 250 -7.5 | 7.5 | 718.0 | 43.1 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 250 -8.6 | 8.6 | 684.3 | 41.0 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 250 -10 | 10 | 622.8 | 37.4 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 275 -7.5 | 7.5 | 774.4 | 46.5 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR २७५ -८.६ | 8.6 | 718.0 | 43.1 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -10 | 10 | 683.9 | 41.0 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -13 | 13 | 561.8 | 33.7 | 275 | 70 | 5250 | 6150 | 5040 | 1662 | 2008 |
| ZT 200 -7.5 | 7.5 | 567.1 | 34.0 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 200 -8.6 | 8.6 | 519.5 | 31.2 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 200 -10 | 10 | 497.4 | 29.8 | 200 | 78 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 250 -7.5 | 7.5 | 711.5 | 42.7 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 250 -8.6 | 8.6 | 676.8 | 40.6 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 250 -10 | 10 | 614.3 | 36.9 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 275 -7.5 | 7.5 | 745.4 | 44.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| ZT २७५ -८.६ | 8.6 | 711.5 | 42.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| ZT 275 -10 | 10 | 676.4 | 40.6 | 275 | 78 | 6030 | 7080 | 5040 | 1662 | 2108 |
| मोडेल | अधिकतम निकास दबाव (पट्टी) | ट्राफिक FAD(l/s) | ट्राफिक FAD(m³/मिनेट) | स्थापित शक्ति (kW) | आवाज स्तर(dB(A)) | वजन-मानक (किग्रा) | वजन-पूर्ण-प्रदर्शन (किग्रा) | साइज L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 250 VSD -8.6 | 8.6 | २४२.६-७१४.४ | १४.६-४२.९ | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 250 VSD -10.4 | 10.4 | २३४.२-६४०.२ | १४.१-३८.४ | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -8.6 | 8.6 | २४२.६-७८८.१ | १४.६-४७.३ | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -10.4 | 10.4 | २३४.२-७००.० | १४.१-४२.० | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZT 250 VSD -8.6 | 8.6 | २३८.०-६९६.९ | १४.३-४१.८ | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 250 VSD -10.4 | 10.4 | ३८६.०-६३३.४ | २३.२-३८.० | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 315 VSD -8.6 | 8.6 | २३८.०-७३९.४ | १४.३-४४.४ | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 315 VSD -10.4 | 10.4 | ३८६.०-६८१.० | २३.२-४०.९ | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
सापेक्ष आर्द्रता: ०%
- पूर्ण इनलेट दबाव: 1 बार
-इनलेट तापमान: 20 डिग्री सेल्सियस
डिस्चार्ज दर (FAD) निम्न सञ्चालन दबाव मा मापन गरिएको थियो
स्थिर गति प्रकार:
-7.5 बार प्रकार: 7 बार
-8.6 बार प्रकार: 7 बार
-10 बार प्रकार: 9 बार
VSD प्रकार:
-8.6 बार प्रकार: 7 बार
-10.4 बार प्रकार: 9 बार
(2) कक्षा ए वर्कस्टेशन (LpWSAd) को भारित उत्सर्जन ध्वनि दबाव स्तर।
ISO 2151: 2004 (150 9614/2 (ध्वनि तीव्रता स्क्यानिङ विधि प्रयोग गरेर) अनुसार मापन गरियो।
नयाँ थपिएको सुधार कारक पूर्ण रूपमा अनिश्चित मान (KpAd) हो, परीक्षण कोड अनुरूप।
(3) वजन सन्दर्भको लागि मात्र हो; आपूर्ति गरिएको वास्तविक वजन प्रबल हुनेछ।
ZR 300-750
| मोडेल | अधिकतम निकास दबाव (पट्टी) | ट्राफिक FAD(l/s) | ट्राफिक FAD(m³/मिनेट) | स्थापित शक्ति (kW) | आवाज स्तर(dB(A)) | वजन-मानक (किग्रा) | वजन-पूर्ण-प्रदर्शन (किग्रा) | साइज L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 300 -7.5 | 7.5 | 774.6 | 46.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 300 -8.6 | 8.6 | 725.7 | 43.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 300 -10 | 10 | 695.1 | 41.7 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -7.5 | 7.5 | 848.0 | 50.9 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -8.6 | 8.6 | 793.1 | 47.6 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -10 | 10 | 766.6 | 46.0 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 355 -7.5 | 7.5 | 939.1 | 56.3 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -8.6 | 8.6 | 877.1 | 52.6 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -10 | 10 | 839.6 | 50.4 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 400 -7.5 | 7.5 | 1034.2 | 62.1 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 400 -8.6 | 8.6 | 963.9 | 57.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 400 -10 | 10 | 930.5 | 55.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 425 -7.5 | 7.5 | 1143.9 | 68.6 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| ZR 425 -8.6 | 8.6 | 1063.1 | 63.8 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| ZR 450 -7.5 | 7.5 | 1275.7 | 76.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 450 -8.6 | 8.6 | 1191.8 | 71.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 450 -10 | 10 | 1106.3 | 66.3 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 500 -7.5 | 7.5 | 1399.1 | 78.3 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 500 -8.6 | 8.6 | 1305.2 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 500 -10 | 10 | 1217.8 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 630 -7.5 | 7.5 | 1715.0 | 102.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 630 -8.6 | 8.6 | 1595.0 | 95.7 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 630 -10 | 10 | 1484.1 | 88.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 750 -7.5 | 7.5 | 2046.2 | 122.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| ZR 750 -8.6 | 8.6 | 1827.4 | 109.6 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| ZR 750 -10 | 10 | 1696.7 | 101.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 |
| मोडेल | अधिकतम निकास दबाव (पट्टी) | ट्राफिक FAD(l/s) | ट्राफिक FAD(m³/मिनेट) | स्थापित शक्ति (kW) | आवाज स्तर(dB(A)) | वजन-मानक (किग्रा) | वजन-पूर्ण-प्रदर्शन (किग्रा) | साइज L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 355 VSD -8.6 | 8.6 | ३७१.२-१०३७.५ | २२.३-६२.२ | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 355 VSD -10.4 | 10.4 | ३७४.४-९४२.४ | २२.५-५६.५ | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -8.6 | 8.6 | ३७१.२-११२०.९ | २२.३-६७.३ | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -10.4 | 10.4 | ३७४.४-९९८.६ | २२.५-५९.९ | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| ZR 500 VSD -10.4 | 10.4 | ३७४.४-११७७.९ | 22.5-70.7 | 81 | 81 | 9190 | 4075 | 2120 | 2400 | |
| ZR 700 VSD -8.6 | 8.6 | ३७४.४-२०६१.८ | ५४.९-१२३.७ | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 700 VSD -10.4 | 10.4 | ८४९.७-१८४०.५ | ५१.०-११०.४ | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -8.6 | 8.6 | ९३०.७-२४७५.४ | ५५.८-१४८.५ | 83 | 83 | 12600 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -10.4 | 10.4 | ८६४.८-१८७३.२ | ५१.९-११२.४ | 83 | 83 | 12600 | 4660 | 2120 | 2470 |
आईएसओ १२१७ को एनेक्स सी, चौथो संस्करण (२००९) अनुसार इकाईको लागि प्रदर्शन सन्दर्भ सर्तहरू मापन गरिएको थियो:
सापेक्षिक आर्द्रता: ०%
· निरपेक्ष इनलेट दबाव: 1 बार
इनलेट तापमान: 20 डिग्री सेल्सियस डिस्चार्ज दर (FAD) निम्न सञ्चालन दबाव मा मापन गरिएको थियो:
स्थिर गति प्रकार:
· -7.5 बार प्रकार: 7 बार
· -8.6 बार प्रकार: 7 बार
· -10 बार प्रकार: 9 बार
VSD प्रकार:
· -8.6 बार प्रकार: 7 बार
· -10.4 बार प्रकार: 9 बार
· (2) कक्षा ए वर्कस्टेशनको भारित उत्सर्जन ध्वनि दबाव स्तर (LpWSAd)। ISO 2151: 2004 (150 9614/2 ध्वनि तीव्रता स्क्यानिङ विधि प्रयोग गरेर) अनुसार मापन गरियो। नयाँ थपिएको सुधार कारक पूर्ण रूपमा अनिश्चित मान (KpAd) हो, परीक्षण कोड अनुरूप।
· (3) वजन सन्दर्भको लागि मात्र हो; आपूर्ति गरिएको वास्तविक वजन प्रबल हुनेछ।
ZR 200X-400X
| मोडेल | अधिकतम निकास दबाव (पट्टी) | ट्राफिक FAD(l/s) | ट्राफिक FAD(m³/मिनेट) | स्थापित शक्ति (kW) | आवाज स्तर(dB(A)) | वजन-मानक (किग्रा) | साइज L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 200X -7.5 | 7.5 | 623.1 | 37.4 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -8.6 | 8.6 | 601.9 | 36.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -10 | 10 | 551.7 | 33.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 250X -7.5 | 7.5 | 717.7 | 43.1 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 250X -8.6 | 8.6 | 683.8 | 41.0 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 315X -7.5 | 7.5 | 939.0 | 56.3 | 315 | 76 | 7950 | 3700 | 2120 | 2400 |
| ZR 355X -7.5 | 7.5 | 1034.2 | 62.1 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -8.6 | 8.6 | 963.5 | 57.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -10 | 10 | 930.2 | 55.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 400X -7.5 | 7.5 | 1143.8 | 68.6 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| ZR 400X -8.6 | 8.6 | 1062.7 | 63.8 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| मोडेल | अधिकतम निकास दबाव (पट्टी) | ट्राफिक FAD(l/s) | ट्राफिक FAD(m³/मिनेट) | आवाज स्तर(dB(A)) | वजन-मानक (किग्रा) | साइज L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ | 10.4 | ७८.८-२२९.९ | ४.७-१३.८ | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 90 VSD+ | 10.4 | ७८.८-२८३.९ | ४.७-१७.० | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 110 VSD+ | 10.4 | ७८.८-३३०.३ | ४.७-१९.८ | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 132 VSD+ | 10.4 | ७८.८-३८४.० | ४.७-२३.० | 68 | 2500 | 2030 | 1660 | 2000 |
| ZT 145 VSD+ | 10.4 | ७८.८-४१५.२ | ४.७-२४.९ | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT 160 VSD+ | 10.4 | ७८.८-४६८.२ | ४.७-२७.१ | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT 75 VSD+ | 10.4 | ७८.८-२२७.४ | ४.७-१३.६ | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 90 VSD+ | 10.4 | ७८.८-२७६.९ | ४.७-१६.६ | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 110 VSD+ | 10.4 | ७८.८-३२३.४ | ४.७-१९.४ | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 132 VSD+ | 10.4 | ७८.८-३७७.५ | ४.७-२२.७ | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 145 VSD+ | 10.4 | ७८.८-४०९.० | ४.७-२४.५ | 74 | 3150 | 3400 | 1654 | 2000 |
| ZT 160 VSD+ | 10.4 | १२४.७-४३६.४ | ७.५-२६.२ | 74 | 3150 | 3400 | 1654 | 2000 |
| मोडेल | अधिकतम निकास दबाव (पट्टी) | ट्राफिक FAD(l/s) | ट्राफिक FAD(m³/मिनेट) | आवाज स्तर(dB(A)) | वजन-मानक (किग्रा) | साइज L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ FF | 10.4 | ७८.८-२२९.९ | ४.७-१३.८ | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 90 VSD+ FF | 10.4 | ७८.८-२८३.९ | ४.७-१७.० | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 110 VSD+ FF | 10.4 | ७८.८-३३०.३ | ४.७-१९.८ | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 132 VSD+ FF | 10.4 | ७८.८-३८४.० | ४.७-२३.० | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 145 VSD+ FF | 10.4 | ७८.८-४१५.२ | ४.७-२४.९ | 70 | 3400 | 3400 | 1660 | 2000 |
| ZR 160 VSD+ FF | 10.4 | ७८.८-४६८.२ | ४.७-२७.१ | 70 | 3400 | 3400 | 1660 | 2000 |
| ZT 75 VSD+ FF | 10.4 | ७८.८-२२७.४ | ४.७-१३.६ | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 90 VSD+ FF | 10.4 | ७८.८-२७६.९ | ४.७-१६.६ | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 110 VSD+ FF | 10.4 | ७८.८-३२३.४ | ४.७-१९.४ | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 132 VSD+ FF | 10.4 | १०७.०-३७७.५ | ६.४-२२.७ | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 145 VSD+ FF | 10.4 | 118.0-409.0 | ७.१-२४.५ | 74 | 3790 | 4085 | 1654 | 2000 |
| ZT 160 VSD+ FF | 10.4 | १२४.७-४३६.४ | ७.५-२६.२ | 74 | 3790 | 4085 | 1654 | 2000 |
आईएसओ १२१७ को एनेक्स सी, चौथो संस्करण (२००९) अनुसार इकाईको लागि प्रदर्शन सन्दर्भ सर्तहरू मापन गरिएको थियो:
सापेक्षिक आर्द्रता: ०%
· निरपेक्ष इनलेट दबाव: 1 बार
इनलेट तापमान: 20 डिग्री सेल्सियस डिस्चार्ज दर (FAD) निम्न सञ्चालन दबाव मा मापन गरिएको थियो:
स्थिर गति प्रकार:
· -7.5 बार प्रकार: 7 बार
· -8.6 बार प्रकार: 7 बार
· -10 बार प्रकार: 9 बार
VSD प्रकार:
· -8.6 बार प्रकार: 7 बार
· -10.4 बार प्रकार: 9 बार
· (2) कक्षा ए वर्कस्टेशनको भारित उत्सर्जन ध्वनि दबाव स्तर (LpWSAd)। ISO 2151: 2004 (150 9614/2 ध्वनि तीव्रता स्क्यानिङ विधि प्रयोग गरेर) अनुसार मापन गरियो। नयाँ थपिएको सुधार कारक पूर्ण रूपमा अनिश्चित मान (KpAd) हो, परीक्षण कोड अनुरूप।
· (3) वजन सन्दर्भको लागि मात्र हो; आपूर्ति गरिएको वास्तविक वजन प्रबल हुनेछ।
औद्योगिक संकुचित वायु उत्पादनले कारखानाको कुल बिजुली बजेटको 40% सम्म खपत गर्न सक्छ। मानक एयर कम्प्रेसरहरूले हावाको माग घट्दा पनि स्थिर उच्च गतिमा दौडिएर ठूलो मात्रामा शक्ति बर्बाद गर्छ, प्रणालीको दबाबलाई कम गर्नको लागि सिधै वायुमण्डलमा दबाबयुक्त हावा भेन्टिङ्ग गर्छ।
यो इको-इन्जिनियर गरिएको 55-900kw कम-ऊर्जा तेल-मुक्त स्क्रू कम्प्रेसरले यसलाई सीधा सम्बोधन गर्दछ:
• 35% को औसत ऊर्जा बचत: एकीकृत फ्रिक्वेन्सी इन्भर्टर प्रणालीले मोटर आउटपुटलाई निर्बाध रूपमा परिमार्जन गर्दछ तपाईंको अस्थिर कारखाना हावाको मागसँग मेल खान्छ।
• घटाइएको प्रणाली सञ्चालन दबाव: 0.10 बार भित्र एक सटीक, साँघुरो दबाब ब्यान्ड कायम गरेर, एकाइले अति-दबाव रोक्छ, अतिरिक्त शक्ति बचत गर्दछ।
• शून्य अनलोडिङ घाटा: प्रत्येक किलोवाटलाई उपयोगी काममा केन्द्रित राखेर, कम्प्रेस्ड हावा नफिकिकन मोटर सुरक्षित रूपमा ढिलो हुन्छ।
DECHUAN ले तपाइँको विशेष सुविधा लेआउट अनुसार अनुकूलित एरोडायनामिक कन्फिगरेसनहरू प्रदान गर्दछ। हाम्रो ईन्जिनियरिङ् टोलीले प्रारम्भिक माग अनुसन्धान र साइटमा ऊर्जा अडिटहरू सञ्चालन गर्दछ, यो कम-ऊर्जा तेल-मुक्त स्क्रू कम्प्रेसर स्थापनालाई तपाईंको प्लान्टको ऊर्जा सन्तुलन अनुकूलन गर्न टेलरिङ गर्दछ। हामी प्रत्येक स्थापनालाई दीर्घकालीन मर्मत समर्थन र वास्तविक स्पेयर पार्ट्स रसदको साथ ब्याक गर्छौं।
A: स्थानीय बिजुली दरहरू र तपाईंको कारखानाको शिफ्ट ढाँचामा निर्भर गर्दै, धेरैजसो उच्च-मांग सुविधाहरूले निरन्तर सञ्चालनको १२ देखि १८ महिना भित्रमा कम पावर बिलहरू मार्फत प्रारम्भिक लगानी फिर्ता गर्छ।
A: हो। बिल्ट-इन उच्च दक्षता इन्भर्टर एक समर्पित, चिसो विद्युतीय क्याबिनेट भित्र राखिएको छ। यो सेटअपले तल्लो-अन्त प्रणालीहरूमा सामान्य इलेक्ट्रोनिक ट्रिप-आउटहरूलाई रोक्नको लागि परिवेशको तापक्रममा ५० डिग्री सेल्सियससम्मको स्थिर चर-फ्रिक्वेन्सी कार्यसम्पादन सुनिश्चित गर्छ।
A: मोटर विशेष गरी कम-गति थर्मल व्यवस्थापनको लागि ईन्जिनियर गरिएको छ। यसले एक स्वतन्त्र, स्थिर-वेग शीतलन फ्यान प्रणाली समावेश गर्दछ जसले कम्प्रेसर यसको न्यूनतम 30% गति कन्फिगरेसनमा चल्दा पनि सुरक्षित अपरेटिङ तापमान कायम गर्दछ।
प्रतिलिपि अधिकार © 2025 Dechuan Compressor (Shanghai) Co., Ltd. सर्वाधिकार सुरक्षित।
