एयर भण्डारण ट्यांक

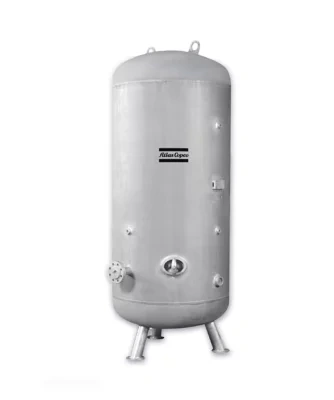

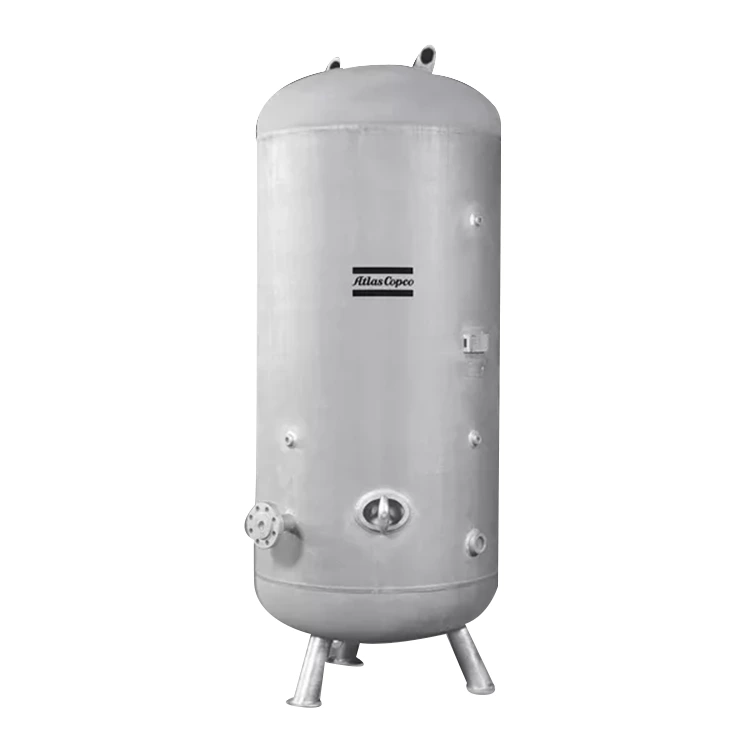

HTA उच्च दबाव एयर भण्डारण ट्याङ्की

उच्च-दबाव अनुप्रयोगहरूको लागि ऊर्जा बचत

एटलस कोप्कोको एचटीए उच्च-दबाव वायु भण्डारण ट्याङ्कहरूले उच्च माग पूरा गर्न कम्प्रेस्ड हावा भण्डारण गरेर स्थिर दबाबमा कम्प्रेस्ड हावा प्रदान गर्दछ। अत्यधिक लोड/अनलोड चक्रहरू बेवास्ता गरेर, तिनीहरूले ऊर्जा बचत गर्छन् र एयर कम्प्रेसरको जीवन विस्तार गर्छन्। HTAs उच्च-दबाव अनुप्रयोगहरूको लागि आदर्श हो।

विभिन्न क्षेत्र अवस्थाहरूको लागि उपयुक्त

HTA ले -10°C/14°F देखि +55°C/131°F सम्मको परिवेशको तापक्रममा प्रभावकारी रूपमा काम गर्न सक्छ, र आर्द्र र तातो संकुचित हावा ह्यान्डल गर्न उपयुक्त छ। कन्डेनसेट ड्रेन वैकल्पिक छ।

उच्च विश्वसनीयता

हामी प्रतिरोध, तनाव, पल्सेशन, र कम्पन गणना गर्नको लागि सीमित तत्व गतिशील गणना विधि प्रयोग गर्छौं, र गणना परिणामहरूमा आधारित HTA डिजाइन गर्छौं, यसलाई उत्कृष्ट विश्वसनीयता प्रदान गर्दछ (CE 97/23 - ASME खण्ड VIII, div 3)।

प्राविधिक फाइदाहरू

प्राविधिक फाइदाहरू

■ सुरक्षित चयन

HTA ग्यास ट्याङ्कीहरू 45 बार दबाब र 55°C/131°F तापक्रमका लागि डिजाइन गरिएका कम्प्रेसरहरूसँग सजिलैसँग मिल्दोजुल्दो छन्।

■ बलियो निर्माण

सुरक्षित हट-डिप गैल्भेनाइज्ड मेटल ट्याङ्कीहरूले उच्च सुरक्षा प्रदान गर्दछ।

■ सजिलो स्थापना

सुविधाजनक स्थापनाको लागि सजिलै पहुँचयोग्य माउन्टिंग प्वालहरूसँग सुसज्जित।

एयर रिसीभर ट्याङ्की के हो?

एयर रिसीभर ट्याङ्कहरू, कहिलेकाहीं कम्प्रेस्ड एयर भण्डारण ट्याङ्कहरू भनिन्छ, कम्प्रेस्ड एयर प्रणालीहरूको एक महत्त्वपूर्ण भाग हो। तिनीहरूको प्राथमिक उद्देश्य शिखर प्रणालीको मागलाई समायोजन गर्न र बिरुवा सञ्चालन दक्षतालाई अनुकूलन गर्न अस्थायी रूपमा कम्प्रेस्ड हावा भण्डारण गर्नु हो।

वायु भण्डारण ट्याङ्कीको भूमिका

सैद्धान्तिक रूपमा बोल्दा, तपाईंको एयर कम्प्रेसर इकाईले हावा प्राप्त गर्ने ट्यांक बिना काम गर्न सक्छ। यद्यपि, हावा प्रणालीमा कम्पोनेन्टको अनुपस्थितिले कम्प्रेसरको लोडिङ र अनलोडिङ चक्र बढाउँछ, यसमा भारी बोझ थोपर्छ। यो याद गर्न महत्त्वपूर्ण छ कि लोडिङ र अनलोडिङ चक्र तपाईंको सुविधा भित्रको मागको उतार चढावमा निर्भर गर्दछ।

वायु भण्डारण ट्याङ्कीले वायवीय प्रणालीहरूमा महत्त्वपूर्ण भूमिका खेल्छ। तिनीहरू पाइपलाइन प्रणाली वा उपकरणमा प्रवेश गर्नु अघि कम्प्रेस गरिएको हावा भण्डारण गर्न प्रयोग गरिन्छ। छोटकरीमा भन्नुपर्दा, हावा प्राप्त गर्ने ट्याङ्कीले कम्प्रेसर र मागमा हुने परिवर्तनको कारणले हुने दबाबको उतार चढाव बीचको बफरको रूपमा काम गर्छ।

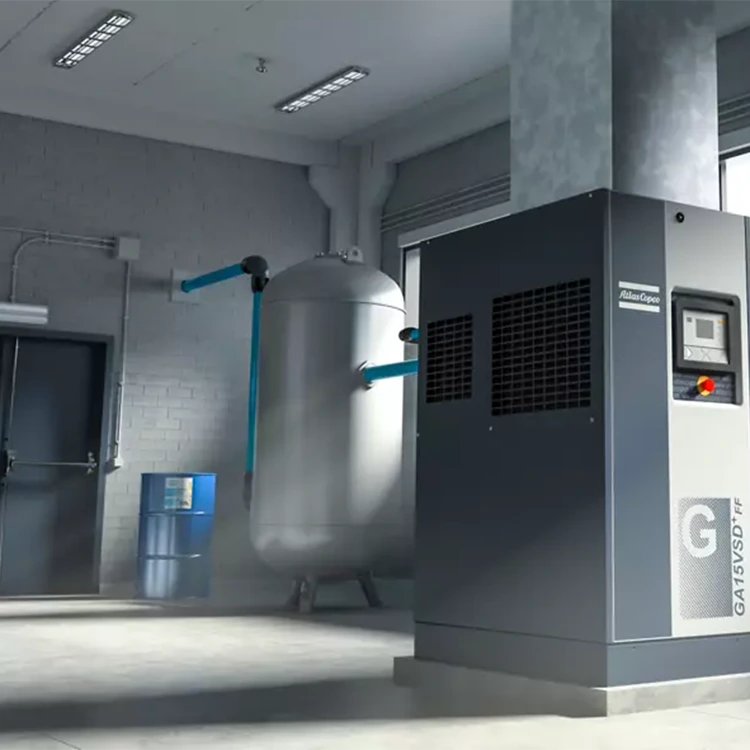

केही एयर कम्प्रेसरहरू "ट्याङ्क-माउन्ट" हुन्छन्, जसको मतलब तिनीहरू पूर्ण एकाइको रूपमा प्रदान गरिन्छ र हावा प्राप्त गर्ने ट्याङ्कीको शीर्षमा स्थापना गरिन्छ। ट्याङ्की-प्रकारको एयर कम्प्रेसरहरूको प्रयोगले ठाउँ मात्र बचत गर्दैन तर व्यक्तिगत ड्रायरहरूको स्थापनाको लागि आवश्यक प्रारम्भिक स्थापना लागत पनि घटाउँछ। यो कन्फिगरेसन सानो एयर कम्प्रेसरहरूमा धेरै सामान्य छ, र उत्पादन शक्ति सामान्यतया 26 किलोवाट (वा 35 अश्वशक्ति) भन्दा बढी हुँदैन। ठूला एयर कम्प्रेसरहरू ट्याङ्की स्थापना डिजाइनहरूका लागि उपयुक्त छैनन् किनभने यसले उच्च-भारी सेटअपको परिणाम दिन्छ, सम्भावित रूपमा सुरक्षा खतराहरू निम्त्याउँछ।

वायवीय प्रणालीहरूमा एयर रिसीभरहरूको प्रयोगले अत्यधिक परिसंचरण कम गर्न र स्थिर हावाको चाप सुनिश्चित गर्न सक्छ, जुन कम्प्रेसरहरूको दक्षता कायम राख्न र तिनीहरूको सेवा जीवन विस्तार गर्न महत्त्वपूर्ण छ।

एयर रिसीभरहरूको प्रकार

विशेष अनुप्रयोग आवश्यकताहरू पूरा गर्न विभिन्न प्रकारका एयर रिसीभरहरू छन्। सबैभन्दा सामान्य मध्ये भिजेको हावा रिसीभरहरू र सुख्खा हावा रिसीभरहरू छन्।

एयर कम्प्रेसर र ड्रायर बीच भिजेको हावा रिसीभर स्थापना गर्नुहोस्। यी भण्डारण ट्याङ्कीहरूले उपचार नगरिएको कम्प्रेस गरिएको हावा भण्डारण गर्छन् र हावा सुकाउने प्रणालीमा प्रवेश गर्नु अघि नमी हटाउन मद्दत गर्दछ, ड्रायरको कार्यसम्पादन बढाउनमा महत्त्वपूर्ण भूमिका खेल्छ। यो चरण सुकाउने प्रक्रिया को दक्षता को सुधार सुनिश्चित गर्न सक्छ।

अर्कोतर्फ, सुख्खा हावा रिसीभरले प्रशोधित संकुचित हावा भण्डार गर्दछ र सामान्यतया एयर कम्प्रेसर र ड्रायर पछि स्थापना गरिन्छ। तिनीहरूको मुख्य कार्य सुक्खा हावाको अखण्डता कायम राख्न र प्रणालीको स्थिर र विश्वसनीय प्रदर्शन सुनिश्चित गर्न हो।

कसरी राम्रोसँग एयर रिसीभर ट्यांक चयन गर्ने?

एयर भण्डारण ट्याङ्की छनोट गर्नको लागि राम्रो नियम भनेको 3-4 ग्यालन हावा प्रति CFM प्रवाह दर, वा 10-15 लिटर प्रति सेकेन्ड कम्प्रेस्ड हावा प्रति सेकेन्ड, प्रयोग गरिएको एयर कम्प्रेसरको प्रकार र अनुप्रयोगमा निर्भर गर्दछ। एयर कम्प्रेसर चयन जस्तै, तपाईंको प्रणालीको लागि उपयुक्त एयर रिसीभर ट्यांक विशिष्टताहरू निर्धारण गर्दा धेरै कारकहरू विचार गर्नुपर्छ। निम्न कारकहरू दृढताका साथ सिफारिस गरिन्छ:

दबाव उतार-चढाव/ड्रपहरू न्यूनीकरण गर्दै: उत्पादन प्रक्रिया र उत्पादनको गुणस्तरलाई असर पार्ने दबाबको उतार-चढावलाई न्यूनीकरण गर्न हावा प्राप्त गर्ने ट्याङ्की प्रयोग गरिन्छ। तपाईंको कम्प्रेसरको लागि सही हावा प्राप्त गर्ने ट्याङ्की छनोट गर्दा, दुई मानहरू ध्यान दिन आवश्यक छ: कम्प्रेसरको आउटपुट दबाव र प्रयोगको बिन्दुमा अनुप्रयोग आवश्यकताहरू। कृपया ध्यान दिनुहोस् कि हावा प्राप्त गर्ने ट्याङ्कीमा भण्डारण गरिएको कम्प्रेस्ड हावा तब मात्र उपयोगी हुन्छ जब यसको दबाब सम्बन्धित प्रक्रियालाई समर्थन गर्न पर्याप्त हुन्छ। तसर्थ, अन्तिम प्रयोगकर्ता/उपकरण (मिनेटमा) द्वारा आवश्यक दबाबमा हावा प्राप्त गर्ने ट्याङ्कीले ग्यास आपूर्ति गर्ने अवधिलाई ध्यानमा राख्नुपर्छ।

छोटो अवधिको पीक एयर मागहरू पूरा गर्नुहोस्: यदि कम्प्रेस्ड हावाको माग दिनभरि नाटकीय रूपमा उतार-चढ़ाव हुन्छ भने, प्रणालीको दबाब अनुमत स्तरभन्दा तल नझर्ने कुरा सुनिश्चित गर्न अधिकतम मागलाई विचार गर्नुपर्छ। कम्प्रेसरले पूरा गर्न नसक्ने छोटो अवधिको शिखर हावा मागहरू पूरा गर्न एयर भण्डारण ट्याङ्कहरूले भण्डारण प्रदान गर्दछ। तपाईंको हावा आवश्यकताहरू दिनको समय, शिफ्ट तालिका, वा असाधारण आवश्यकताहरू (जस्तै स्यान्डब्लास्टिङ मेसिन वा घर्षण मिडिया जेटिंग मेसिनहरूको कहिलेकाहीं प्रयोग) को आधारमा भिन्न हुन सक्छ। तपाईंको संकुचित हावा अनुप्रयोग, आवश्यक वायुप्रवाह दर (CFM वा लिटर प्रति सेकेन्ड), र तपाईंको प्रणालीको अपेक्षित शिखर दबाबको पूर्ण बुझाइ धेरै लाभदायक छ, किनकि यसले प्रक्रियाको कुनै पनि भागमा हावाको कमीलाई रोक्न कति कम्प्रेस्ड हावा प्रवाह आवश्यक छ भनेर निर्धारण गर्दछ।

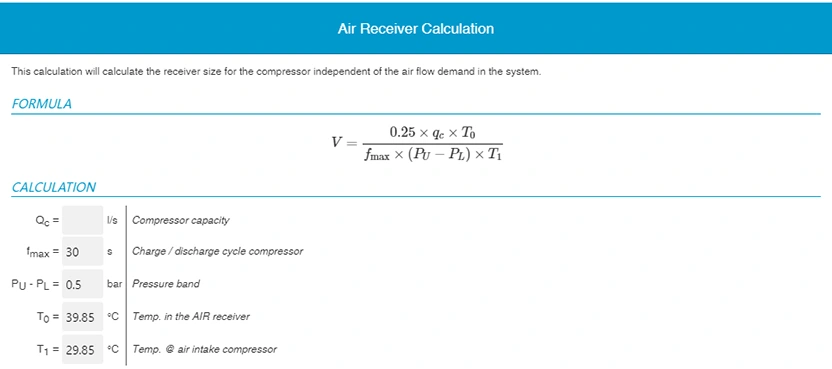

एयर रिसीभर गणना
