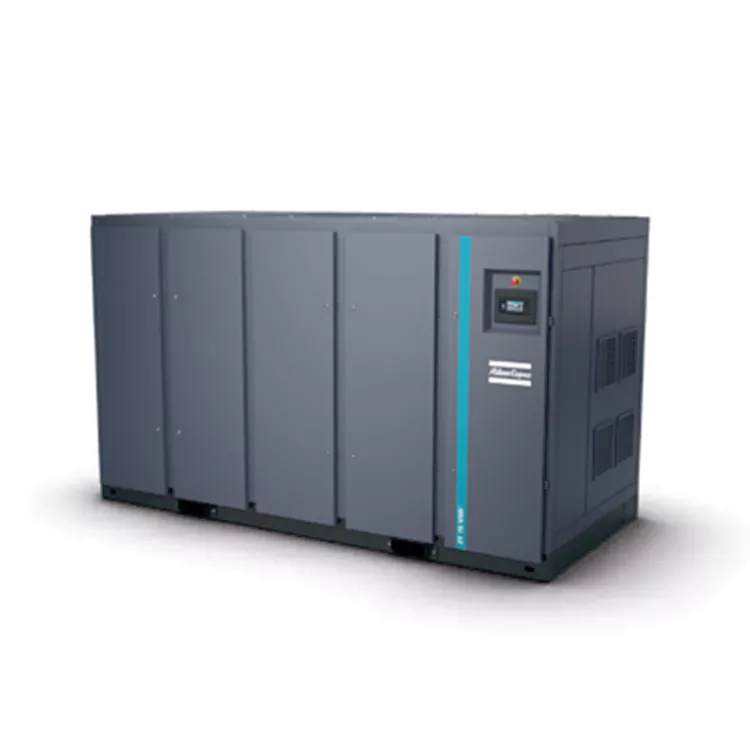

DECHUAN ले विश्वव्यापी थोक खरिदका लागि गुणस्तरीय डुअल-ड्राइभ VSD तेल-रहित स्क्रू एयर कम्प्रेसर आपूर्ति गर्दछ। दुई स्वतन्त्र स्थायी चुम्बक मोटरहरू प्रस्तुत गर्दै, यो मेसिनले परिवर्तनशील निर्माण परिवर्तनहरूमा ऊर्जा उपयोगलाई अनुकूलन गर्दछ।
कारखानाको बिजुलीको बिल कम गर्न, विशेषज्ञ चाइना डुअल-ड्राइभ VSD आयल-फ्री स्क्रू एयर कम्प्रेसर आपूर्तिकर्ताहरूबाट अर्डर गर्दा लगानीमा तत्काल प्रतिफल प्राप्त हुन्छ। DECHUAN को दोहोरो स्थायी चुम्बक डिजाइनले परम्परागत मेकानिकल युग्मन घाटा हटाउँछ र 20% देखि 100% सम्म फराकिलो दायरा प्रवाह समायोजन गर्न अनुमति दिन्छ, ठीकसँग मिल्दो अस्थिर उपकरण लोडहरू।
परम्परागत चर फ्रिक्वेन्सी ड्राइभ कम्प्रेसरहरूले साझा गियर मेकानिजम मार्फत उच्च-दबाव र कम-दबाव स्क्रू रोटरहरू दुवै घुमाउन एकल मोटर प्रयोग गर्दछ। यसले कम गतिमा दौडँदा मेकानिकल हानि निम्त्याउँछ। एयर कम्प्रेसरले उत्कृष्ट स्प्लिट आर्किटेक्चर प्रयोग गर्दछ:
• स्वतन्त्र IE5 स्थायी चुम्बक मोटरहरू: कम-चाप र उच्च-दबाव कम्प्रेसर चरणहरू अलग, समर्पित IP66 स्थायी चुम्बक मोटरहरू द्वारा संचालित हुन्छन्। प्रत्येक चरण आफ्नै इष्टतम गति प्रोफाइलमा चल्छ।
• फराकिलो प्रवाह नियमन दायरा: हाम्रा अनुकूलन फ्रिक्वेन्सी इन्भर्टरहरूले तल्लो-अन्त एकल-मोटर प्रणालीहरूमा पाइने प्रतिबन्धात्मक "स्पीड विन्डोजहरू" लाई पूर्ण रूपमा हटाएर 20% र 100% बीचमा स्थिर प्रवाह समायोजन प्राप्त गर्दछ।
• कुनै दबाब ओभर-कम्प्रेसन छैन: प्रणालीले 0.10 बार भित्र लाइन दबाब उतार-चढावलाई कडाईका साथ कायम राख्छ, कारखाना ग्रिडलाई अति-दबावसँग सम्बन्धित ऊर्जा बर्बादलाई रोक्छ।
| मोडेल | अधिकतम निकास दबाव (पट्टी) | ट्राफिक FAD(l/s) | ट्राफिक FAD(m³/मिनेट) | स्थापित शक्ति (kW) | आवाज स्तर(dB(A)) | वजन-मानक (किग्रा) | वजन-पूर्ण-प्रदर्शन (किग्रा) | साइज L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 55 -7.5STD | 7.5 | 169.7 | 10.2 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -8.6STD | 8.6 | 156.6 | 9.4 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -10STD | 10 | 140.9 | 8.5 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 75 -7.5STD | 7.5 | 224.7 | 13.5 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -8.6STD | 8.6 | 214.9 | 12.9 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -10STD | 10 | 205.0 | 12.3 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 90 -7.5STD | 7.5 | 267.2 | 16.0 | 90 | 72 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -8.6STD | 8.6 | 250.9 | 15.1 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -10STD | 10 | 236.5 | 14.2 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZT 55 -7.5STD | 7.5 | 166.4 | 10.0 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 55 -8.6STD | 8.6 | 153.2 | 9.2 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 55 -10STD | 10 | 137.6 | 8.3 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 75 -7.5STD | 7.5 | 221.3 | 13.3 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 75 -8.6STD | 8.6 | 211.6 | 12.7 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 75 -10STD | 10 | 201.6 | 12.1 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 90 -7.5STD | 7.5 | 263.9 | 15.8 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -8.6STD | 8.6 | 247.5 | 14.9 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -10STD | 10 | 233.1 | 14.0 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
ZR/ZT 75-90 VSD (FF) STD
| मोडेल | अधिकतम निकास दबाव (पट्टी) | ट्राफिक FAD(l/s) | ट्राफिक FAD(m³/मिनेट) | आवाज स्तर(dB(A)) | वजन-मानक (किग्रा) | वजन-पूर्ण-प्रदर्शन (किग्रा) | साइज L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD -8.6 STD | 8.6 | ७४.७-२२९.४ | ४.५-१३.८ | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 75 VSD -10.4 STD | 10.4 | ८१.७-२०२.९ | ४.९-१२.२ | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 90 VSD -8.6 STD | 8.6 | ७४.१-२८२.५ | ४.४-१६.९ | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZR 90 VSD -10.4 STD | 10.4 | ७५.५-२५०.५ | ४.५-१५.० | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZT 75 VSD -8.6 STD | 8.6 | ७१.२-२२६.० | ४.३-१३.६ | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 75 VSD -10.4 STD | 10.4 | ७८.२-१९९.६ | ४.७-१२.० | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 90 VSD -8.6 STD | 8.6 | ७०.६-२७९.१ | ४.२-१६.७ | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
| ZT 90 VSD -10.4 STD | 10.4 | ७२.०-२४७.१ | ४.३-१४.८ | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
आईएसओ १२१७ को एनेक्स सी, चौथो संस्करण (२००९) अनुसार इकाईको लागि प्रदर्शन सन्दर्भ सर्तहरू मापन गरिएको थियो:
सापेक्षिक आर्द्रता: ०%
· निरपेक्ष इनलेट दबाव: 1 बार
इनलेट तापमान: 20 डिग्री सेल्सियस डिस्चार्ज दर (FAD) निम्न सञ्चालन दबाव मा मापन गरिएको थियो:
स्थिर गति प्रकार:
· -7.5 बार प्रकार: 7 बार
· -8.6 बार प्रकार: 7 बार
· -10 बार प्रकार: 9 बार
VSD प्रकार:
· -8.6 बार प्रकार: 7 बार
· -10.4 बार प्रकार: 9 बार
· (2) कक्षा ए वर्कस्टेशनको भारित उत्सर्जन ध्वनि दबाव स्तर (LpWSAd)। ISO 2151: 2004 (150 9614/2 ध्वनि तीव्रता स्क्यानिङ विधि प्रयोग गरेर) अनुसार मापन गरियो। नयाँ थपिएको सुधार कारक पूर्ण रूपमा अनिश्चित मान (KpAd) हो, परीक्षण कोड अनुरूप।
· (3) वजन सन्दर्भको लागि मात्र हो; आपूर्ति गरिएको वास्तविक वजन प्रबल हुनेछ।
ZR/ZT 110-160 (FF) STD
| मोडेल | अधिकतम निकास दबाव (पट्टी) | ट्राफिक FAD(l/s) | ट्राफिक FAD(m³/मिनेट) | स्थापित शक्ति (kW) | आवाज स्तर(dB(A)) | वजन-मानक (किग्रा) | वजन-पूर्ण-प्रदर्शन (किग्रा) | साइज L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 110 -7.5 STD | 7.5 | 318.2 | 19.1 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -8.6 STD | 8.6 | 297.5 | 17.8 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -10 STD | 10 | 277.6 | 16.7 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 132 -7.5 STD | 7.5 | 362.9 | 21.8 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -8.6 STD | 8.6 | 338.5 | 20.3 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -10 STD | 10 | 314.4 | 18.9 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 145 -7.5 STD | 7.5 | 392.9 | 23.6 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -8.6 STD | 8.6 | 364.1 | 21.8 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -10 STD | 10 | 350.8 | 21.0 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 160 -7.5 STD | 7.5 | 434.0 | 26.0 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -8.6 STD | 8.6 | 418.3 | 25.1 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -10 STD | 10 | 399.0 | 23.9 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZT 110 -7.5 STD | 7.5 | 315.0 | 18.9 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 110 -8.6 STD | 8.6 | 294.2 | 17.6 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 110 -10 STD | 10 | 274.3 | 16.5 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 132 -7.5 STD | 7.5 | 359.6 | 21.6 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 132 -8.6 STD | 8.6 | 335.3 | 20.1 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 132 -10 STD | 10 | 311.1 | 18.7 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 145 -7.5 STD | 7.5 | 389.6 | 23.4 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| ZT 145 -8.6 STD | 8.6 | 360.8 | 21.6 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| ZT 145 -10 STD | 10 | 347.5 | 20.9 | 145 | 79 | 3126 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -7.5 STD | 7.5 | 430.6 | 25.8 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -8.6 STD | 8.6 | 414.9 | 24.9 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -10 STD | 10 | 395.6 | 23.7 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
ZR/ZT 110-160 VSD (FF) STD
| मोडेल | अधिकतम निकास दबाव (पट्टी) | ट्राफिक FAD(l/s) | ट्राफिक FAD(m³/मिनेट) | आवाज स्तर(dB(A)) | वजन-मानक (किग्रा) | वजन-पूर्ण-प्रदर्शन (किग्रा) | साइज L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ZR110VSD-8.6 STD | 8.6 | 100.5-319.3 | ६.०-१९.२ | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR110VSD-10.4 STD | 10.4 | १६७.१-२९२.१ | १०.०-१७.५ | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-8.6 STD | 8.6 | १०७.१-३५७.१ | ६.५-२१.४ | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-10.4 STD | 10.4 | 166.6-331.0 | १०.०-१९.९ | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V1) | 8.6 | 123.3-390.0 | ७.४-२३.४ | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V1) | 10.4 | १६६.६-३५७.८ | १०.०-२१.५ | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V2) | 8.6 | 123.3-411.0 | ७.४-२४.७ | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V2) | 10.4 | १६६.६-३७७.६ | १०.०-२२.७ | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZT 110 VSD-8.6 | 8.6 | ९९.९-३२७.६ | ६.०-१९.२ | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 110 VSD-10.4 | 10.4 | १६५.५-२९१.९ | ९.९-१७.५ | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-8.6 | 8.6 | १२४.८-३५७.५ | ७.५-२१.४ | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-10.4 | 10.4 | १६४.९-३३१.२ | ९.९-१९.९ | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V1) | 8.6 | १४३.९-३८८.८ | ८.६-२३.३ | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 STD(V1) | 10.4 | १६४.९-३५८.२ | ९.९-२१.५ | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V2) | 8.6 | १४६.९-४३८.२ | ८.८-२६.३ | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 STD(V2) | 10.4 | १६४.९-३७८.१ | ९.९-२२.७ | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
ISO 1217 Annex C, 4th Edition (2009) अनुसार एकाइ कार्यसम्पादन सन्दर्भ सर्तहरू निम्नानुसार छन्:
सापेक्षिक आर्द्रता: ०%
· निरपेक्ष इनलेट दबाव: 1 बार
· इनलेट तापमान: 20 डिग्री सेल्सियस
विस्थापन FAD निम्न सञ्चालन दबाव मा मापन गरिन्छ:
स्थिर गति मोडेल:
-7.5 बार मोडेलहरू: 7 बार
-8.6 बार मोडेलहरू: 7 बार
-10 बार मोडेल: 9 बार
VSD मोडेलहरू:
-8.6 बार मोडेलहरू: 7 बार
-10.4 बार मोडेलहरू: 9 बार
(2) कक्षा ए वर्कस्टेशन (LpWSAd) को भारित उत्सर्जन ध्वनि दबाव स्तर। ISO 2151: 2004 (ISO 9614/2 ध्वनि तीव्रता स्क्यानिङ विधि) अनुसार मापन गरियो। नयाँ थपिएको सुधार कारक KpAd अनिश्चित छ, परीक्षण कोडको पालना गर्दै।
(३) V1=380V, V2=400V।
(4) वजन सन्दर्भको लागि मात्र हो; वास्तविक वजन हावी हुनेछ।
ZR/ZT 200-275 (FF)
| मोडेल | अधिकतम निकास दबाव (पट्टी) | ट्राफिक FAD(l/s) | ट्राफिक FAD(m³/मिनेट) | स्थापित शक्ति (kW) | आवाज स्तर(dB(A)) | वजन-मानक (किग्रा) | वजन-पूर्ण-प्रदर्शन (किग्रा) | साइज L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 200 -7.5 | 7.5 | 602.3 | 36.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 200 -8.6 | 8.6 | 552.1 | 33.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 200 -10 | 10 | 506.6 | 30.0 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 250 -7.5 | 7.5 | 718.0 | 43.1 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 250 -8.6 | 8.6 | 684.3 | 41.0 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 250 -10 | 10 | 622.8 | 37.4 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 275 -7.5 | 7.5 | 774.4 | 46.5 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR २७५ -८.६ | 8.6 | 718.0 | 43.1 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -10 | 10 | 683.9 | 41.0 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -13 | 13 | 561.8 | 33.7 | 275 | 70 | 5250 | 6150 | 5040 | 1662 | 2008 |
| ZT 200 -7.5 | 7.5 | 567.1 | 34.0 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 200 -8.6 | 8.6 | 519.5 | 31.2 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 200 -10 | 10 | 497.4 | 29.8 | 200 | 78 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 250 -7.5 | 7.5 | 711.5 | 42.7 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 250 -8.6 | 8.6 | 676.8 | 40.6 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 250 -10 | 10 | 614.3 | 36.9 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 275 -7.5 | 7.5 | 745.4 | 44.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| ZT २७५ -८.६ | 8.6 | 711.5 | 42.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| ZT 275 -10 | 10 | 676.4 | 40.6 | 275 | 78 | 6030 | 7080 | 5040 | 1662 | 2108 |
ZR/ZT 250-315 VSD (FF)
| मोडेल | अधिकतम निकास दबाव (पट्टी) | ट्राफिक FAD(l/s) | ट्राफिक FAD(m³/मिनेट) | स्थापित शक्ति (kW) | आवाज स्तर(dB(A)) | वजन-मानक (किग्रा) | वजन-पूर्ण-प्रदर्शन (किग्रा) | साइज L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 250 VSD -8.6 | 8.6 | २४२.६-७१४.४ | १४.६-४२.९ | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 250 VSD -10.4 | 10.4 | २३४.२-६४०.२ | १४.१-३८.४ | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -8.6 | 8.6 | २४२.६-७८८.१ | १४.६-४७.३ | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -10.4 | 10.4 | २३४.२-७००.० | १४.१-४२.० | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZT 250 VSD -8.6 | 8.6 | २३८.०-६९६.९ | १४.३-४१.८ | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 250 VSD -10.4 | 10.4 | ३८६.०-६३३.४ | २३.२-३८.० | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 315 VSD -8.6 | 8.6 | २३८.०-७३९.४ | १४.३-४४.४ | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 315 VSD -10.4 | 10.4 | ३८६.०-६८१.० | २३.२-४०.९ | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
सापेक्ष आर्द्रता: ०%
- पूर्ण इनलेट दबाव: 1 बार
-इनलेट तापमान: 20 डिग्री सेल्सियस
डिस्चार्ज दर (FAD) निम्न सञ्चालन दबाव मा मापन गरिएको थियो
स्थिर गति प्रकार:
-7.5 बार प्रकार: 7 बार
-8.6 बार प्रकार: 7 बार
-10 बार प्रकार: 9 बार
VSD प्रकार:
-8.6 बार प्रकार: 7 बार
-10.4 बार प्रकार: 9 बार
(2) कक्षा ए वर्कस्टेशन (LpWSAd) को भारित उत्सर्जन ध्वनि दबाव स्तर।
ISO 2151: 2004 (150 9614/2 (ध्वनि तीव्रता स्क्यानिङ विधि प्रयोग गरेर) अनुसार मापन गरियो।
नयाँ थपिएको सुधार कारक पूर्ण रूपमा अनिश्चित मान (KpAd) हो, परीक्षण कोड अनुरूप।
(3) वजन सन्दर्भको लागि मात्र हो; आपूर्ति गरिएको वास्तविक वजन प्रबल हुनेछ।
ZR 300-750
| मोडेल | अधिकतम निकास दबाव (पट्टी) | ट्राफिक FAD(l/s) | ट्राफिक FAD(m³/मिनेट) | स्थापित शक्ति (kW) | आवाज स्तर(dB(A)) | वजन-मानक (किग्रा) | वजन-पूर्ण-प्रदर्शन (किग्रा) | साइज L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 300 -7.5 | 7.5 | 774.6 | 46.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 300 -8.6 | 8.6 | 725.7 | 43.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 300 -10 | 10 | 695.1 | 41.7 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -7.5 | 7.5 | 848.0 | 50.9 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -8.6 | 8.6 | 793.1 | 47.6 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -10 | 10 | 766.6 | 46.0 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 355 -7.5 | 7.5 | 939.1 | 56.3 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -8.6 | 8.6 | 877.1 | 52.6 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -10 | 10 | 839.6 | 50.4 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 400 -7.5 | 7.5 | 1034.2 | 62.1 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 400 -8.6 | 8.6 | 963.9 | 57.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 400 -10 | 10 | 930.5 | 55.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 425 -7.5 | 7.5 | 1143.9 | 68.6 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| ZR 425 -8.6 | 8.6 | 1063.1 | 63.8 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| ZR 450 -7.5 | 7.5 | 1275.7 | 76.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 450 -8.6 | 8.6 | 1191.8 | 71.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 450 -10 | 10 | 1106.3 | 66.3 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 500 -7.5 | 7.5 | 1399.1 | 78.3 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 500 -8.6 | 8.6 | 1305.2 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 500 -10 | 10 | 1217.8 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 630 -7.5 | 7.5 | 1715.0 | 102.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 630 -8.6 | 8.6 | 1595.0 | 95.7 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 630 -10 | 10 | 1484.1 | 88.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 750 -7.5 | 7.5 | 2046.2 | 122.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| ZR 750 -8.6 | 8.6 | 1827.4 | 109.6 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| ZR 750 -10 | 10 | 1696.7 | 101.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 |
ZR 355-900VSD
| मोडेल | अधिकतम निकास दबाव (पट्टी) | ट्राफिक FAD(l/s) | ट्राफिक FAD(m³/मिनेट) | स्थापित शक्ति (kW) | आवाज स्तर(dB(A)) | वजन-मानक (किग्रा) | वजन-पूर्ण-प्रदर्शन (किग्रा) | साइज L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 355 VSD -8.6 | 8.6 | ३७१.२-१०३७.५ | २२.३-६२.२ | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 355 VSD -10.4 | 10.4 | ३७४.४-९४२.४ | २२.५-५६.५ | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -8.6 | 8.6 | ३७१.२-११२०.९ | २२.३-६७.३ | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -10.4 | 10.4 | ३७४.४-९९८.६ | २२.५-५९.९ | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| ZR 500 VSD -10.4 | 10.4 | ३७४.४-११७७.९ | 22.5-70.7 | 81 | 81 | 9190 | 4075 | 2120 | 2400 | |
| ZR 700 VSD -8.6 | 8.6 | ३७४.४-२०६१.८ | ५४.९-१२३.७ | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 700 VSD -10.4 | 10.4 | ८४९.७-१८४०.५ | ५१.०-११०.४ | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -8.6 | 8.6 | ९३०.७-२४७५.४ | ५५.८-१४८.५ | 83 | 83 | 12600 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -10.4 | 10.4 | ८६४.८-१८७३.२ | ५१.९-११२.४ | 83 | 83 | 12600 | 4660 | 2120 | 2470 |
आईएसओ १२१७ को एनेक्स सी, चौथो संस्करण (२००९) अनुसार इकाईको लागि प्रदर्शन सन्दर्भ सर्तहरू मापन गरिएको थियो:
सापेक्षिक आर्द्रता: ०%
· निरपेक्ष इनलेट दबाव: 1 बार
इनलेट तापमान: 20 डिग्री सेल्सियस डिस्चार्ज दर (FAD) निम्न सञ्चालन दबाव मा मापन गरिएको थियो:
स्थिर गति प्रकार:
· -7.5 बार प्रकार: 7 बार
· -8.6 बार प्रकार: 7 बार
· -10 बार प्रकार: 9 बार
VSD प्रकार:
· -8.6 बार प्रकार: 7 बार
· -10.4 बार प्रकार: 9 बार
· (2) कक्षा ए वर्कस्टेशनको भारित उत्सर्जन ध्वनि दबाव स्तर (LpWSAd)। ISO 2151: 2004 (150 9614/2 ध्वनि तीव्रता स्क्यानिङ विधि प्रयोग गरेर) अनुसार मापन गरियो। नयाँ थपिएको सुधार कारक पूर्ण रूपमा अनिश्चित मान (KpAd) हो, परीक्षण कोड अनुरूप।
· (3) वजन सन्दर्भको लागि मात्र हो; आपूर्ति गरिएको वास्तविक वजन प्रबल हुनेछ।
ZR 200X-400X
| मोडेल | अधिकतम निकास दबाव (पट्टी) | ट्राफिक FAD(l/s) | ट्राफिक FAD(m³/मिनेट) | स्थापित शक्ति (kW) | आवाज स्तर(dB(A)) | वजन-मानक (किग्रा) | साइज L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 200X -7.5 | 7.5 | 623.1 | 37.4 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -8.6 | 8.6 | 601.9 | 36.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -10 | 10 | 551.7 | 33.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 250X -7.5 | 7.5 | 717.7 | 43.1 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 250X -8.6 | 8.6 | 683.8 | 41.0 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 315X -7.5 | 7.5 | 939.0 | 56.3 | 315 | 76 | 7950 | 3700 | 2120 | 2400 |
| ZR 355X -7.5 | 7.5 | 1034.2 | 62.1 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -8.6 | 8.6 | 963.5 | 57.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -10 | 10 | 930.2 | 55.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 400X -7.5 | 7.5 | 1143.8 | 68.6 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| ZR 400X -8.6 | 8.6 | 1062.7 | 63.8 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
ZR/ZT 75-160 VSD+
| मोडेल | अधिकतम निकास दबाव (पट्टी) | ट्राफिक FAD(l/s) | ट्राफिक FAD(m³/मिनेट) | आवाज स्तर(dB(A)) | वजन-मानक (किग्रा) | साइज L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ | 10.4 | ७८.८-२२९.९ | ४.७-१३.८ | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 90 VSD+ | 10.4 | ७८.८-२८३.९ | ४.७-१७.० | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 110 VSD+ | 10.4 | ७८.८-३३०.३ | ४.७-१९.८ | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 132 VSD+ | 10.4 | ७८.८-३८४.० | ४.७-२३.० | 68 | 2500 | 2030 | 1660 | 2000 |
| ZT 145 VSD+ | 10.4 | ७८.८-४१५.२ | ४.७-२४.९ | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT 160 VSD+ | 10.4 | ७८.८-४६८.२ | ४.७-२७.१ | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT 75 VSD+ | 10.4 | ७८.८-२२७.४ | ४.७-१३.६ | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 90 VSD+ | 10.4 | ७८.८-२७६.९ | ४.७-१६.६ | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 110 VSD+ | 10.4 | ७८.८-३२३.४ | ४.७-१९.४ | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 132 VSD+ | 10.4 | ७८.८-३७७.५ | ४.७-२२.७ | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 145 VSD+ | 10.4 | ७८.८-४०९.० | ४.७-२४.५ | 74 | 3150 | 3400 | 1654 | 2000 |
| ZT 160 VSD+ | 10.4 | १२४.७-४३६.४ | ७.५-२६.२ | 74 | 3150 | 3400 | 1654 | 2000 |
ZR/ZT 75-160 VSD+ FF
| मोडेल | अधिकतम निकास दबाव (पट्टी) | ट्राफिक FAD(l/s) | ट्राफिक FAD(m³/मिनेट) | आवाज स्तर(dB(A)) | वजन-मानक (किग्रा) | साइज L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ FF | 10.4 | ७८.८-२२९.९ | ४.७-१३.८ | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 90 VSD+ FF | 10.4 | ७८.८-२८३.९ | ४.७-१७.० | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 110 VSD+ FF | 10.4 | ७८.८-३३०.३ | ४.७-१९.८ | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 132 VSD+ FF | 10.4 | ७८.८-३८४.० | ४.७-२३.० | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 145 VSD+ FF | 10.4 | ७८.८-४१५.२ | ४.७-२४.९ | 70 | 3400 | 3400 | 1660 | 2000 |
| ZR 160 VSD+ FF | 10.4 | ७८.८-४६८.२ | ४.७-२७.१ | 70 | 3400 | 3400 | 1660 | 2000 |
| ZT 75 VSD+ FF | 10.4 | ७८.८-२२७.४ | ४.७-१३.६ | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 90 VSD+ FF | 10.4 | ७८.८-२७६.९ | ४.७-१६.६ | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 110 VSD+ FF | 10.4 | ७८.८-३२३.४ | ४.७-१९.४ | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 132 VSD+ FF | 10.4 | १०७.०-३७७.५ | ६.४-२२.७ | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 145 VSD+ FF | 10.4 | 118.0-409.0 | ७.१-२४.५ | 74 | 3790 | 4085 | 1654 | 2000 |
| ZT 160 VSD+ FF | 10.4 | १२४.७-४३६.४ | ७.५-२६.२ | 74 | 3790 | 4085 | 1654 | 2000 |
आईएसओ १२१७ को एनेक्स सी, चौथो संस्करण (२००९) अनुसार इकाईको लागि प्रदर्शन सन्दर्भ सर्तहरू मापन गरिएको थियो:
सापेक्षिक आर्द्रता: ०%
· निरपेक्ष इनलेट दबाव: 1 बार
इनलेट तापमान: 20 डिग्री सेल्सियस डिस्चार्ज दर (FAD) निम्न सञ्चालन दबाव मा मापन गरिएको थियो:
स्थिर गति प्रकार:
· -7.5 बार प्रकार: 7 बार
· -8.6 बार प्रकार: 7 बार
· -10 बार प्रकार: 9 बार
VSD प्रकार:
· -8.6 बार प्रकार: 7 बार
· -10.4 बार प्रकार: 9 बार
· (2) कक्षा ए वर्कस्टेशनको भारित उत्सर्जन ध्वनि दबाव स्तर (LpWSAd)। ISO 2151: 2004 (150 9614/2 ध्वनि तीव्रता स्क्यानिङ विधि प्रयोग गरेर) अनुसार मापन गरियो। नयाँ थपिएको सुधार कारक पूर्ण रूपमा अनिश्चित मान (KpAd) हो, परीक्षण कोड अनुरूप।
· (3) वजन सन्दर्भको लागि मात्र हो; आपूर्ति गरिएको वास्तविक वजन प्रबल हुनेछ।
परम्परागत स्थिर-स्पीड कम्प्रेसरहरू पूर्ण विद्युतीय ड्रमा चल्दछन् भले पनि तपाईंको कारखाना उपकरणहरूलाई 40% हावा उत्पादन चाहिन्छ। अतिरिक्त संकुचित हावालाई वायुमण्डलमा मात्र बाहिर पठाइन्छ वा लामो, अकुशल अनलोडिङ चक्रहरूमा बर्बाद गरिन्छ जहाँ मोटर उपयोगी काम नगरी घुम्छ।
प्रत्येक डुअल-ड्राइभ VSD तेल-रहित स्क्रू एयर कम्प्रेसर हाम्रो इन्टरनेट अफ थिंग्स (IoT) रिमोट म्यानेजमेन्ट हबसँग एकीकृत हुन्छ। कारखाना इन्जिनियरहरूले सुरक्षित रूपमा मोटर गति, पावर ड्र, र सेवा अलर्टहरू कुनै पनि अधिकृत कम्प्युटर वा मोबाइल उपकरणबाट जाँच गर्न सक्छन्। यो पारदर्शिताले मर्मत टोलीहरूलाई हप्ता-सप्ताह सटीक ऊर्जा बचत प्रमाणित गर्न अनुमति दिन्छ।
कपडा कारखानाहरूले निरन्तर बुनाई मेसिनहरू चलाउँछन् जहाँ धागोको तनावलाई स्थिर हावाको चाप चाहिन्छ, तर सही मात्रा चाहिने लूम चक्रको रूपमा निरन्तर परिवर्तन हुन्छ। DECHUAN ले प्रमुख टेक्सटाइल प्लान्टमा कम्प्रेसर स्थापना गर्यो। डुअल IE5 स्थायी चुम्बक प्रणालीले मिलको डायनामिक सिफ्टहरू तुरुन्तै ट्र्याक गर्यो, 0.10 बार भित्र लाइन प्रेसर स्थिर राख्दै र सुविधाको मासिक कम्प्रेसर पावर बिलहरू 35% ले काट्यो।
A: होइन। सबै DECHUAN VSD क्याबिनेटहरूमा बिल्ट-इन हार्मोनिक फिल्टरहरू र ढालहरू छन्। कम्प्रेसर इलेक्ट्रोनिक्सले स्थानीय पावर लाइनहरू विकृत गर्दैन वा संवेदनशील स्वचालित उत्पादन उपकरणहरूलाई असर गर्दैन भन्ने कुरा सुनिश्चित गर्न तिनीहरू पूर्ण रूपमा प्रमाणित छन्।
A: होइन। हाम्रो कस्टम-डिजाइन गरिएको IE5 स्थायी चुम्बक मोटरहरूले कम्प्रेसरको केन्द्रीय स्नेहन प्रणालीसँग सिधै एकीकृत पूर्ण रूपमा सिल गरिएको, तेल-लुब्रिकेटेड बियरिङ हाउसिङ प्रयोग गर्दछ। यस डिजाइनले म्यानुअल ग्रीसिङ तालिकाहरू हटाउँदा फोहोर र परिवेशको नमीलाई रोक्छ।
A: IP66 मूल्याङ्कनले भारी धुलो, फाइबर, र उच्च-दबाव पानी जेटहरू विरुद्ध पूर्ण सील सुनिश्चित गर्दछ। यसले स्थायी चुम्बक मोटरहरूलाई आर्द्र, लिन्ट-हेवी टेक्सटाइल वातावरणमा आन्तरिक सर्ट-सर्किट बिना विश्वसनीय रूपमा सञ्चालन गर्न अनुमति दिन्छ।
प्रतिलिपि अधिकार © 2025 Dechuan Compressor (Shanghai) Co., Ltd. सर्वाधिकार सुरक्षित।
