DECHUAN ले सेमीकन्डक्टर ल्याबहरूको लागि प्रत्यक्ष निर्यातको लागि तेल फ्री एयर कम्प्रेसर निर्माण गर्दछ। यो विशेष प्रणालीले क्लीनरूम वेफर प्रदूषण र महँगो माइक्रो-चिप निर्माण दोषहरू रोक्न प्रमाणित तेल-मुक्त हावा प्रदान गर्दछ। हामीलाई सम्पर्क गर्नुहोस्!
सटीक अनुसन्धान सुविधाहरूको लागि भरपर्दो उपयोगिता लाइनहरू स्थापना गर्न, सेमीकन्डक्टर ल्याब आपूर्तिकर्ताहरूको लागि चाइना आयल फ्री एयर कम्प्रेसरबाट स्रोत। DECHUAN को उच्च-शुद्धता वायु समाधानहरूले ट्रेस हाइड्रोकार्बनहरू हटाउन बहु-स्तरित कार्बन अलगाव सिलहरू प्रयोग गर्दछ, महत्वपूर्ण सिलिकन नक्काशीको लागि पुरानो ग्यास गुणस्तर सुनिश्चित गर्दै।
अर्धचालक निर्माण र पातलो-फिल्म लिथोग्राफीमा, एयर लाइन मार्फत तेल वाष्पको एकल माइक्रोस्कोपिक ड्रपले पनि सम्पूर्ण उत्पादन ब्याचलाई बर्बाद गर्न सक्छ। यो विशेष उत्पादन शुद्धता को निरपेक्ष उच्चतम मापदण्ड पूरा गर्न ईन्जिनियर गरिएको छ:
• TÜV प्रमाणित कक्षा 0 एयर डेलिभरी: हाम्रा प्रणालीहरूले परिवर्तनशील अपरेटिङ तापक्रमहरूमा कडा परीक्षणहरू पार गर्छन्। स्वतन्त्र विश्लेषणले आउटपुट हावा स्ट्रिममा तेलको बिल्कुल शून्य ट्रेसहरू पुष्टि गर्दछ।
• जंग-मुक्त आन्तरिक हावा मार्गहरू: कम्प्रेसन चेम्बरको डाउनस्ट्रीम पाइपिंग, कूलर बन्डल, र सेपरेसन म्याट्रिक्सको प्रत्येक टुक्रा प्रिमियम स्टेनलेस स्टीलले बनेको हुन्छ जसले क्लीनरूम एयर लाइनहरूलाई दूषित हुनबाट जोगाउन रस्ट फ्लेक्सलाई रोक्नको लागि।
• उन्नत Elektronikon® एकीकरण: एकीकृत नियन्त्रकले अपरेशनल मेट्रिक्सलाई नजिकबाट ट्र्याक गर्दछ र कुनै पनि अशुद्ध हावा प्रयोगशाला ग्रिडमा प्रवेश नगरेको सुनिश्चित गर्न सक्रिय सुरक्षा शटडाउन सुविधा दिन्छ।
अर्धचालक वेफर निर्माणमा, तेल एरोसोलको एक थोपाले सम्पूर्ण क्लीनरूम वातावरणलाई दूषित गर्न सक्छ, हजारौं सिलिकन वेफरहरू बर्बाद गर्न सक्छ र लाखौं उत्पादन समय गुमाउँछ। परम्परागत हावा कम्प्रेसरहरूले यी नैनोमिटर-स्केल प्रक्रियाहरूको लागि आवश्यक पूर्ण शून्य-हाइड्रोकार्बन शुद्धताको ग्यारेन्टी गर्न सक्दैन।

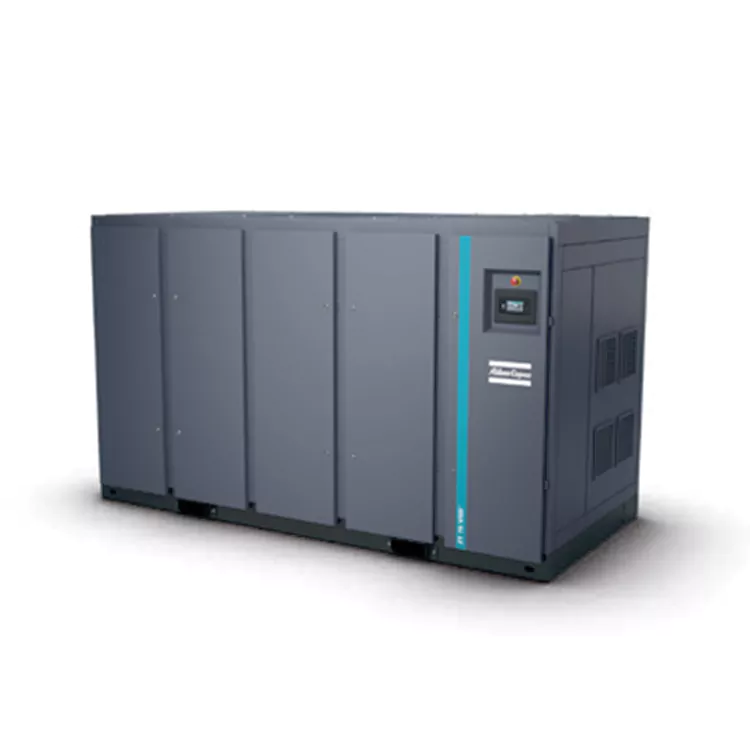

सेमीकन्डक्टर ल्याबहरूको लागि विशेष तेल फ्री एयर कम्प्रेसरले शुद्ध प्रक्रिया सुरक्षाको ग्यारेन्टी दिन्छ:
• प्रमाणित CLASS 0 वायु प्रवाह: पूर्ण शून्य तेल उपस्थिति सुनिश्चित गर्न चरम थर्मल र दबाव दायराहरूमा TÜV द्वारा कडाईका साथ परीक्षण गरियो।
• पार्टिक्युलेट-फ्री इन्टरनलहरू: स्टेनलेस स्टील प्रिकुलरहरू र स्टार-फिन ताप एक्सचेन्जरहरूले हावाको बाटोमा अक्सिडेशन फ्लेक्स वा रासायनिक बहावहरू हटाउँछन्।
• इलेक्ट्रोनिक मोनिटरिङ शिल्ड: सक्रिय मर्मत संसूचक र स्वचालित गल्ती शटडाउनहरूले तपाइँको क्लिनरूम उपकरणहरूमा पुग्नु अघि प्रणाली विचलनलाई रोक्छ।
• प्रणाली पावर मूल्याङ्कन: 55kw - 900kw उच्च घनत्व कन्फिगरेसनहरू।
• भोल्युमेट्रिक डेलिभरी दर: 4.2 - 148.5 m³/मिनेट सफा स्ट्रिम आउटपुट।
• तेल सामग्री वर्गीकरण: ISO 8573-1 कक्षा 0 पूर्ण रूपमा तेल-रहित प्रमाणीकरण।
• कूलिङ लेआउट: स्टेनलेस स्टील फ्लुइड कूलिङले रासायनिक बहिर्गमनलाई रोक्छ।
ZR/ZT 55-90 (FF) STD| मोडेल | अधिकतम निकास दबाव (पट्टी) | ट्राफिक FAD(l/s) | ट्राफिक FAD(m³/मिनेट) | स्थापित शक्ति (kW) | आवाज स्तर(dB(A)) | वजन-मानक (किग्रा) | वजन-पूर्ण-प्रदर्शन (किग्रा) | साइज L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 55 -7.5STD | 7.5 | 169.7 | 10.2 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -8.6STD | 8.6 | 156.6 | 9.4 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -10STD | 10 | 140.9 | 8.5 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 75 -7.5STD | 7.5 | 224.7 | 13.5 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -8.6STD | 8.6 | 214.9 | 12.9 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -10STD | 10 | 205.0 | 12.3 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 90 -7.5STD | 7.5 | 267.2 | 16.0 | 90 | 72 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -8.6STD | 8.6 | 250.9 | 15.1 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -10STD | 10 | 236.5 | 14.2 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZT 55 -7.5STD | 7.5 | 166.4 | 10.0 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 55 -8.6STD | 8.6 | 153.2 | 9.2 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 55 -10STD | 10 | 137.6 | 8.3 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 75 -7.5STD | 7.5 | 221.3 | 13.3 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 75 -8.6STD | 8.6 | 211.6 | 12.7 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 75 -10STD | 10 | 201.6 | 12.1 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 90 -7.5STD | 7.5 | 263.9 | 15.8 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -8.6STD | 8.6 | 247.5 | 14.9 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -10STD | 10 | 233.1 | 14.0 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| मोडेल | अधिकतम निकास दबाव (पट्टी) | ट्राफिक FAD(l/s) | ट्राफिक FAD(m³/मिनेट) | आवाज स्तर(dB(A)) | वजन-मानक (किग्रा) | वजन-पूर्ण-प्रदर्शन (किग्रा) | साइज L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD -8.6 STD | 8.6 | ७४.७-२२९.४ | ४.५-१३.८ | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 75 VSD -10.4 STD | 10.4 | ८१.७-२०२.९ | ४.९-१२.२ | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 90 VSD -8.6 STD | 8.6 | ७४.१-२८२.५ | ४.४-१६.९ | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZR 90 VSD -10.4 STD | 10.4 | ७५.५-२५०.५ | ४.५-१५.० | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZT 75 VSD -8.6 STD | 8.6 | ७१.२-२२६.० | ४.३-१३.६ | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 75 VSD -10.4 STD | 10.4 | ७८.२-१९९.६ | ४.७-१२.० | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 90 VSD -8.6 STD | 8.6 | ७०.६-२७९.१ | ४.२-१६.७ | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
| ZT 90 VSD -10.4 STD | 10.4 | ७२.०-२४७.१ | ४.३-१४.८ | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
आईएसओ १२१७ को एनेक्स सी, चौथो संस्करण (२००९) अनुसार इकाईको लागि प्रदर्शन सन्दर्भ सर्तहरू मापन गरिएको थियो:
सापेक्षिक आर्द्रता: ०%
· निरपेक्ष इनलेट दबाव: 1 बार
इनलेट तापमान: 20 डिग्री सेल्सियस डिस्चार्ज दर (FAD) निम्न सञ्चालन दबाव मा मापन गरिएको थियो:
स्थिर गति प्रकार:
· -7.5 बार प्रकार: 7 बार
· -8.6 बार प्रकार: 7 बार
· -10 बार प्रकार: 9 बार
VSD प्रकार:
· -8.6 बार प्रकार: 7 बार
· -10.4 बार प्रकार: 9 बार
· (2) कक्षा ए वर्कस्टेशनको भारित उत्सर्जन ध्वनि दबाव स्तर (LpWSAd)। ISO 2151: 2004 (150 9614/2 ध्वनि तीव्रता स्क्यानिङ विधि प्रयोग गरेर) अनुसार मापन गरियो। नयाँ थपिएको सुधार कारक पूर्ण रूपमा अनिश्चित मान (KpAd) हो, परीक्षण कोड अनुरूप।
· (3) वजन सन्दर्भको लागि मात्र हो; आपूर्ति गरिएको वास्तविक वजन प्रबल हुनेछ।
ZR/ZT 110-160 (FF) STD
| मोडेल | अधिकतम निकास दबाव (पट्टी) | ट्राफिक FAD(l/s) | ट्राफिक FAD(m³/मिनेट) | स्थापित शक्ति (kW) | आवाज स्तर(dB(A)) | वजन-मानक (किग्रा) | वजन-पूर्ण-प्रदर्शन (किग्रा) | साइज L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 110 -7.5 STD | 7.5 | 318.2 | 19.1 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -8.6 STD | 8.6 | 297.5 | 17.8 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -10 STD | 10 | 277.6 | 16.7 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 132 -7.5 STD | 7.5 | 362.9 | 21.8 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -8.6 STD | 8.6 | 338.5 | 20.3 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -10 STD | 10 | 314.4 | 18.9 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 145 -7.5 STD | 7.5 | 392.9 | 23.6 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -8.6 STD | 8.6 | 364.1 | 21.8 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -10 STD | 10 | 350.8 | 21.0 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 160 -7.5 STD | 7.5 | 434.0 | 26.0 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -8.6 STD | 8.6 | 418.3 | 25.1 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -10 STD | 10 | 399.0 | 23.9 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZT 110 -7.5 STD | 7.5 | 315.0 | 18.9 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 110 -8.6 STD | 8.6 | 294.2 | 17.6 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 110 -10 STD | 10 | 274.3 | 16.5 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 132 -7.5 STD | 7.5 | 359.6 | 21.6 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 132 -8.6 STD | 8.6 | 335.3 | 20.1 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 132 -10 STD | 10 | 311.1 | 18.7 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 145 -7.5 STD | 7.5 | 389.6 | 23.4 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| ZT 145 -8.6 STD | 8.6 | 360.8 | 21.6 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| ZT 145 -10 STD | 10 | 347.5 | 20.9 | 145 | 79 | 3126 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -7.5 STD | 7.5 | 430.6 | 25.8 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -8.6 STD | 8.6 | 414.9 | 24.9 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -10 STD | 10 | 395.6 | 23.7 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| मोडेल | अधिकतम निकास दबाव (पट्टी) | ट्राफिक FAD(l/s) | ट्राफिक FAD(m³/मिनेट) | आवाज स्तर(dB(A)) | वजन-मानक (किग्रा) | वजन-पूर्ण-प्रदर्शन (किग्रा) | साइज L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ZR110VSD-8.6 STD | 8.6 | 100.5-319.3 | ६.०-१९.२ | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR110VSD-10.4 STD | 10.4 | १६७.१-२९२.१ | १०.०-१७.५ | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-8.6 STD | 8.6 | १०७.१-३५७.१ | ६.५-२१.४ | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-10.4 STD | 10.4 | 166.6-331.0 | १०.०-१९.९ | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V1) | 8.6 | 123.3-390.0 | ७.४-२३.४ | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V1) | 10.4 | १६६.६-३५७.८ | १०.०-२१.५ | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V2) | 8.6 | 123.3-411.0 | ७.४-२४.७ | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V2) | 10.4 | १६६.६-३७७.६ | १०.०-२२.७ | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZT 110 VSD-8.6 | 8.6 | ९९.९-३२७.६ | ६.०-१९.२ | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 110 VSD-10.4 | 10.4 | १६५.५-२९१.९ | ९.९-१७.५ | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-8.6 | 8.6 | १२४.८-३५७.५ | ७.५-२१.४ | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-10.4 | 10.4 | १६४.९-३३१.२ | ९.९-१९.९ | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V1) | 8.6 | १४३.९-३८८.८ | ८.६-२३.३ | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 STD(V1) | 10.4 | १६४.९-३५८.२ | ९.९-२१.५ | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V2) | 8.6 | १४६.९-४३८.२ | ८.८-२६.३ | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 STD(V2) | 10.4 | १६४.९-३७८.१ | ९.९-२२.७ | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
ISO 1217 Annex C, 4th Edition (2009) अनुसार एकाइ कार्यसम्पादन सन्दर्भ सर्तहरू निम्नानुसार छन्:
सापेक्षिक आर्द्रता: ०%
· निरपेक्ष इनलेट दबाव: 1 बार
· इनलेट तापमान: 20 डिग्री सेल्सियस
विस्थापन FAD निम्न सञ्चालन दबाव मा मापन गरिन्छ:
स्थिर गति मोडेल:
-7.5 बार मोडेलहरू: 7 बार
-8.6 बार मोडेलहरू: 7 बार
-10 बार मोडेल: 9 बार
VSD मोडेलहरू:
-8.6 बार मोडेलहरू: 7 बार
-10.4 बार मोडेलहरू: 9 बार
(2) कक्षा ए वर्कस्टेशन (LpWSAd) को भारित उत्सर्जन ध्वनि दबाव स्तर। ISO 2151: 2004 (ISO 9614/2 ध्वनि तीव्रता स्क्यानिङ विधि) अनुसार मापन गरियो। नयाँ थपिएको सुधार कारक KpAd अनिश्चित छ, परीक्षण कोडको पालना गर्दै।
(३) V1=380V, V2=400V।
(4) वजन सन्दर्भको लागि मात्र हो; वास्तविक वजन हावी हुनेछ।
ZR/ZT 200-275 (FF)
| मोडेल | अधिकतम निकास दबाव (पट्टी) | ट्राफिक FAD(l/s) | ट्राफिक FAD(m³/मिनेट) | स्थापित शक्ति (kW) | आवाज स्तर(dB(A)) | वजन-मानक (किग्रा) | वजन-पूर्ण-प्रदर्शन (किग्रा) | साइज L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 200 -7.5 | 7.5 | 602.3 | 36.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 200 -8.6 | 8.6 | 552.1 | 33.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 200 -10 | 10 | 506.6 | 30.0 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 250 -7.5 | 7.5 | 718.0 | 43.1 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 250 -8.6 | 8.6 | 684.3 | 41.0 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 250 -10 | 10 | 622.8 | 37.4 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 275 -7.5 | 7.5 | 774.4 | 46.5 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR २७५ -८.६ | 8.6 | 718.0 | 43.1 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -10 | 10 | 683.9 | 41.0 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -13 | 13 | 561.8 | 33.7 | 275 | 70 | 5250 | 6150 | 5040 | 1662 | 2008 |
| ZT 200 -7.5 | 7.5 | 567.1 | 34.0 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 200 -8.6 | 8.6 | 519.5 | 31.2 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 200 -10 | 10 | 497.4 | 29.8 | 200 | 78 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 250 -7.5 | 7.5 | 711.5 | 42.7 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 250 -8.6 | 8.6 | 676.8 | 40.6 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 250 -10 | 10 | 614.3 | 36.9 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 275 -7.5 | 7.5 | 745.4 | 44.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| ZT २७५ -८.६ | 8.6 | 711.5 | 42.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| ZT 275 -10 | 10 | 676.4 | 40.6 | 275 | 78 | 6030 | 7080 | 5040 | 1662 | 2108 |
| मोडेल | अधिकतम निकास दबाव (पट्टी) | ट्राफिक FAD(l/s) | ट्राफिक FAD(m³/मिनेट) | स्थापित शक्ति (kW) | आवाज स्तर(dB(A)) | वजन-मानक (किग्रा) | वजन-पूर्ण-प्रदर्शन (किग्रा) | साइज L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 250 VSD -8.6 | 8.6 | २४२.६-७१४.४ | १४.६-४२.९ | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 250 VSD -10.4 | 10.4 | २३४.२-६४०.२ | १४.१-३८.४ | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -8.6 | 8.6 | २४२.६-७८८.१ | १४.६-४७.३ | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -10.4 | 10.4 | २३४.२-७००.० | १४.१-४२.० | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZT 250 VSD -8.6 | 8.6 | २३८.०-६९६.९ | १४.३-४१.८ | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 250 VSD -10.4 | 10.4 | ३८६.०-६३३.४ | २३.२-३८.० | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 315 VSD -8.6 | 8.6 | २३८.०-७३९.४ | १४.३-४४.४ | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 315 VSD -10.4 | 10.4 | ३८६.०-६८१.० | २३.२-४०.९ | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
सापेक्ष आर्द्रता: ०%
- पूर्ण इनलेट दबाव: 1 बार
-इनलेट तापमान: 20 डिग्री सेल्सियस
डिस्चार्ज दर (FAD) निम्न सञ्चालन दबाव मा मापन गरिएको थियो
स्थिर गति प्रकार:
-7.5 बार प्रकार: 7 बार
-8.6 बार प्रकार: 7 बार
-10 बार प्रकार: 9 बार
VSD प्रकार:
-8.6 बार प्रकार: 7 बार
-10.4 बार प्रकार: 9 बार
(2) कक्षा ए वर्कस्टेशन (LpWSAd) को भारित उत्सर्जन ध्वनि दबाव स्तर।
ISO 2151: 2004 (150 9614/2 (ध्वनि तीव्रता स्क्यानिङ विधि प्रयोग गरेर) अनुसार मापन गरियो।
नयाँ थपिएको सुधार कारक पूर्ण रूपमा अनिश्चित मान (KpAd) हो, परीक्षण कोड अनुरूप।
(3) वजन सन्दर्भको लागि मात्र हो; आपूर्ति गरिएको वास्तविक वजन प्रबल हुनेछ।
ZR 300-750
| मोडेल | अधिकतम निकास दबाव (पट्टी) | ट्राफिक FAD(l/s) | ट्राफिक FAD(m³/मिनेट) | स्थापित शक्ति (kW) | आवाज स्तर(dB(A)) | वजन-मानक (किग्रा) | वजन-पूर्ण-प्रदर्शन (किग्रा) | साइज L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 300 -7.5 | 7.5 | 774.6 | 46.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 300 -8.6 | 8.6 | 725.7 | 43.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 300 -10 | 10 | 695.1 | 41.7 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -7.5 | 7.5 | 848.0 | 50.9 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -8.6 | 8.6 | 793.1 | 47.6 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -10 | 10 | 766.6 | 46.0 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 355 -7.5 | 7.5 | 939.1 | 56.3 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -8.6 | 8.6 | 877.1 | 52.6 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -10 | 10 | 839.6 | 50.4 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 400 -7.5 | 7.5 | 1034.2 | 62.1 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 400 -8.6 | 8.6 | 963.9 | 57.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 400 -10 | 10 | 930.5 | 55.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 425 -7.5 | 7.5 | 1143.9 | 68.6 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| ZR 425 -8.6 | 8.6 | 1063.1 | 63.8 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| ZR 450 -7.5 | 7.5 | 1275.7 | 76.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 450 -8.6 | 8.6 | 1191.8 | 71.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 450 -10 | 10 | 1106.3 | 66.3 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 500 -7.5 | 7.5 | 1399.1 | 78.3 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 500 -8.6 | 8.6 | 1305.2 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 500 -10 | 10 | 1217.8 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 630 -7.5 | 7.5 | 1715.0 | 102.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 630 -8.6 | 8.6 | 1595.0 | 95.7 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 630 -10 | 10 | 1484.1 | 88.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 750 -7.5 | 7.5 | 2046.2 | 122.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| ZR 750 -8.6 | 8.6 | 1827.4 | 109.6 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| ZR 750 -10 | 10 | 1696.7 | 101.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 |
| मोडेल | अधिकतम निकास दबाव (पट्टी) | ट्राफिक FAD(l/s) | ट्राफिक FAD(m³/मिनेट) | स्थापित शक्ति (kW) | आवाज स्तर(dB(A)) | वजन-मानक (किग्रा) | वजन-पूर्ण-प्रदर्शन (किग्रा) | साइज L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 355 VSD -8.6 | 8.6 | ३७१.२-१०३७.५ | २२.३-६२.२ | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 355 VSD -10.4 | 10.4 | ३७४.४-९४२.४ | २२.५-५६.५ | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -8.6 | 8.6 | ३७१.२-११२०.९ | २२.३-६७.३ | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -10.4 | 10.4 | ३७४.४-९९८.६ | २२.५-५९.९ | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| ZR 500 VSD -10.4 | 10.4 | ३७४.४-११७७.९ | 22.5-70.7 | 81 | 81 | 9190 | 4075 | 2120 | 2400 | |
| ZR 700 VSD -8.6 | 8.6 | ३७४.४-२०६१.८ | ५४.९-१२३.७ | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 700 VSD -10.4 | 10.4 | ८४९.७-१८४०.५ | ५१.०-११०.४ | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -8.6 | 8.6 | ९३०.७-२४७५.४ | ५५.८-१४८.५ | 83 | 83 | 12600 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -10.4 | 10.4 | ८६४.८-१८७३.२ | ५१.९-११२.४ | 83 | 83 | 12600 | 4660 | 2120 | 2470 |
आईएसओ १२१७ को एनेक्स सी, चौथो संस्करण (२००९) अनुसार इकाईको लागि प्रदर्शन सन्दर्भ सर्तहरू मापन गरिएको थियो:
सापेक्षिक आर्द्रता: ०%
· निरपेक्ष इनलेट दबाव: 1 बार
इनलेट तापमान: 20 डिग्री सेल्सियस डिस्चार्ज दर (FAD) निम्न सञ्चालन दबाव मा मापन गरिएको थियो:
स्थिर गति प्रकार:
· -7.5 बार प्रकार: 7 बार
· -8.6 बार प्रकार: 7 बार
· -10 बार प्रकार: 9 बार
VSD प्रकार:
· -8.6 बार प्रकार: 7 बार
· -10.4 बार प्रकार: 9 बार
· (2) कक्षा ए वर्कस्टेशनको भारित उत्सर्जन ध्वनि दबाव स्तर (LpWSAd)। ISO 2151: 2004 (150 9614/2 ध्वनि तीव्रता स्क्यानिङ विधि प्रयोग गरेर) अनुसार मापन गरियो। नयाँ थपिएको सुधार कारक पूर्ण रूपमा अनिश्चित मान (KpAd) हो, परीक्षण कोड अनुरूप।
· (3) वजन सन्दर्भको लागि मात्र हो; आपूर्ति गरिएको वास्तविक वजन प्रबल हुनेछ।
ZR 200X-400X
| मोडेल | अधिकतम निकास दबाव (पट्टी) | ट्राफिक FAD(l/s) | ट्राफिक FAD(m³/मिनेट) | स्थापित शक्ति (kW) | आवाज स्तर(dB(A)) | वजन-मानक (किग्रा) | साइज L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 200X -7.5 | 7.5 | 623.1 | 37.4 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -8.6 | 8.6 | 601.9 | 36.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -10 | 10 | 551.7 | 33.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 250X -7.5 | 7.5 | 717.7 | 43.1 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 250X -8.6 | 8.6 | 683.8 | 41.0 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 315X -7.5 | 7.5 | 939.0 | 56.3 | 315 | 76 | 7950 | 3700 | 2120 | 2400 |
| ZR 355X -7.5 | 7.5 | 1034.2 | 62.1 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -8.6 | 8.6 | 963.5 | 57.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -10 | 10 | 930.2 | 55.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 400X -7.5 | 7.5 | 1143.8 | 68.6 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| ZR 400X -8.6 | 8.6 | 1062.7 | 63.8 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| मोडेल | अधिकतम निकास दबाव (पट्टी) | ट्राफिक FAD(l/s) | ट्राफिक FAD(m³/मिनेट) | आवाज स्तर(dB(A)) | वजन-मानक (किग्रा) | साइज L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ | 10.4 | ७८.८-२२९.९ | ४.७-१३.८ | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 90 VSD+ | 10.4 | ७८.८-२८३.९ | ४.७-१७.० | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 110 VSD+ | 10.4 | ७८.८-३३०.३ | ४.७-१९.८ | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 132 VSD+ | 10.4 | ७८.८-३८४.० | ४.७-२३.० | 68 | 2500 | 2030 | 1660 | 2000 |
| ZT 145 VSD+ | 10.4 | ७८.८-४१५.२ | ४.७-२४.९ | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT 160 VSD+ | 10.4 | ७८.८-४६८.२ | ४.७-२७.१ | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT 75 VSD+ | 10.4 | ७८.८-२२७.४ | ४.७-१३.६ | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 90 VSD+ | 10.4 | ७८.८-२७६.९ | ४.७-१६.६ | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 110 VSD+ | 10.4 | ७८.८-३२३.४ | ४.७-१९.४ | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 132 VSD+ | 10.4 | ७८.८-३७७.५ | ४.७-२२.७ | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 145 VSD+ | 10.4 | ७८.८-४०९.० | ४.७-२४.५ | 74 | 3150 | 3400 | 1654 | 2000 |
| ZT 160 VSD+ | 10.4 | १२४.७-४३६.४ | ७.५-२६.२ | 74 | 3150 | 3400 | 1654 | 2000 |
| मोडेल | अधिकतम निकास दबाव (पट्टी) | ट्राफिक FAD(l/s) | ट्राफिक FAD(m³/मिनेट) | आवाज स्तर(dB(A)) | वजन-मानक (किग्रा) | साइज L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ FF | 10.4 | ७८.८-२२९.९ | ४.७-१३.८ | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 90 VSD+ FF | 10.4 | ७८.८-२८३.९ | ४.७-१७.० | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 110 VSD+ FF | 10.4 | ७८.८-३३०.३ | ४.७-१९.८ | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 132 VSD+ FF | 10.4 | ७८.८-३८४.० | ४.७-२३.० | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 145 VSD+ FF | 10.4 | ७८.८-४१५.२ | ४.७-२४.९ | 70 | 3400 | 3400 | 1660 | 2000 |
| ZR 160 VSD+ FF | 10.4 | ७८.८-४६८.२ | ४.७-२७.१ | 70 | 3400 | 3400 | 1660 | 2000 |
| ZT 75 VSD+ FF | 10.4 | ७८.८-२२७.४ | ४.७-१३.६ | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 90 VSD+ FF | 10.4 | ७८.८-२७६.९ | ४.७-१६.६ | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 110 VSD+ FF | 10.4 | ७८.८-३२३.४ | ४.७-१९.४ | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 132 VSD+ FF | 10.4 | १०७.०-३७७.५ | ६.४-२२.७ | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 145 VSD+ FF | 10.4 | 118.0-409.0 | ७.१-२४.५ | 74 | 3790 | 4085 | 1654 | 2000 |
| ZT 160 VSD+ FF | 10.4 | १२४.७-४३६.४ | ७.५-२६.२ | 74 | 3790 | 4085 | 1654 | 2000 |
आईएसओ १२१७ को एनेक्स सी, चौथो संस्करण (२००९) अनुसार इकाईको लागि प्रदर्शन सन्दर्भ सर्तहरू मापन गरिएको थियो:
सापेक्षिक आर्द्रता: ०%
· निरपेक्ष इनलेट दबाव: 1 बार
इनलेट तापमान: 20 डिग्री सेल्सियस डिस्चार्ज दर (FAD) निम्न सञ्चालन दबाव मा मापन गरिएको थियो:
स्थिर गति प्रकार:
· -7.5 बार प्रकार: 7 बार
· -8.6 बार प्रकार: 7 बार
· -10 बार प्रकार: 9 बार
VSD प्रकार:
· -8.6 बार प्रकार: 7 बार
· -10.4 बार प्रकार: 9 बार
· (2) कक्षा ए वर्कस्टेशनको भारित उत्सर्जन ध्वनि दबाव स्तर (LpWSAd)। ISO 2151: 2004 (150 9614/2 ध्वनि तीव्रता स्क्यानिङ विधि प्रयोग गरेर) अनुसार मापन गरियो। नयाँ थपिएको सुधार कारक पूर्ण रूपमा अनिश्चित मान (KpAd) हो, परीक्षण कोड अनुरूप।
· (3) वजन सन्दर्भको लागि मात्र हो; आपूर्ति गरिएको वास्तविक वजन प्रबल हुनेछ।
एशियाको एक इलेक्ट्रोनिक्स निर्माताले उच्च शुद्धता नाइट्रोजन-जेनेरेसन लूपहरू र वायमेटिक परीक्षण हतियारहरू आपूर्ति गर्न DECHUAN को विशेष वायु प्रणाली स्थापना गर्यो। पहिले, मानक कम्प्रेसरहरूले ट्रेस तेल वाष्पहरूलाई विगतको इनलाइन फिल्टरहरू माइग्रेट गर्न, लिथोग्राफी लेन्सहरू कोटिंग गर्न र वेफर कोटिंगहरूमा माइक्रो-फ्र्याक्चरहरू निम्त्याउन अनुमति दिन्छ। सेमिकन्डक्टर ल्याबहरूको लागि तेल फ्री एयर कम्प्रेसर स्थापना गरेपछि, प्रयोगशालाले शून्य तेल-सम्बन्धित लाइन प्रदूषण घटनाहरू रिपोर्ट गर्यो, दुई वर्षको निरन्तर सञ्चालनमा पर्याप्त क्लीनरूम सफाई र पुन: क्यालिब्रेसन लागतहरू बचत गर्यो।
• स्टेनलेस स्टील सामग्री स्तरवृद्धि: हामीले कडा सूक्ष्म-प्रदूषण दिशानिर्देशहरू पूरा गर्न उच्च-ग्रेडको स्टेनलेस स्टीलले सबै मानक आन्तरिक कास्ट कम्पोनेन्टहरू प्रतिस्थापन गर्छौं।
• उन्नत सञ्चार प्रोटोकलहरू: एकाइ विशेष संचार प्रोटोकलहरूसँग पूर्व-लोड गरिएको छ, जसले क्लीनरूम नियन्त्रण केन्द्रहरूलाई टाढाबाट एयर मेट्रिक्स निगरानी गर्न अनुमति दिन्छ।
• कम्प्याक्ट स्ट्रक्चरल फुटप्रिन्ट: भित्री लेआउट फुटप्रिन्ट न्यूनीकरण गर्न अनुकूलित गरिएको छ, यसलाई कडा प्रयोगशाला तहखाने उपयोगिता ठाउँहरूमा स्थापना गर्न सजिलो बनाउँदै।
A: हो, हाम्रो हावा उत्पादन उन्नत क्लीनरूम डेसिक्यान्ट ड्रायर र उप-माइक्रोन कण निस्पंदन प्रणालीहरूसँग पूर्ण रूपमा उपयुक्त छ। कच्चा हावामा शून्य तेलको भाप हुने भएकाले, तपाइँको बिन्दु-अफ-प्रयोग विशेष फिल्टरहरू तेलको धुंधले भरिनेछैन, फिल्टरको जीवन विस्तार गर्दै।
A: सेमीकन्डक्टर ल्याबहरूको लागि तेल फ्री एयर कम्प्रेसरले तेल-लुब्रिकेटेड गियर हाउसिंग र ड्राई कम्प्रेसन चेम्बर बीचको भौतिक वायुमण्डलीय भेन्ट स्पेस सुविधा दिन्छ। विशेष गैर-सम्पर्क कार्बन रिंग सिलहरू नकारात्मक दबाव च्यानलहरूसँग जोडिएका छन्, कुनै पनि गियर तेल धुंधलाई सफा हावा प्रवाहमा प्रवेश गर्नबाट पूर्ण रूपमा अवरुद्ध गरिएको सुनिश्चित गर्दै।
A: Elektronikon® नियन्त्रकले महत्त्वपूर्ण डेटा प्रति सेकेन्ड धेरै पटक नमूना गर्दछ। यदि कुनै पनि चरणमा तापक्रम बढेको पत्ता लाग्यो भने, प्रणालीले तुरुन्तै स्वचालित शटडाउन ट्रिगर गर्छ र आइसोलेसन भल्भहरू बन्द गर्छ, चिसो हावा कहिल्यै पनि तपाईंको प्रयोगशालाको संवेदनशील उपकरणहरूमा डाउनस्ट्रीम नबरोस् भन्ने सुनिश्चित गर्दै।
प्रतिलिपि अधिकार © 2025 Dechuan Compressor (Shanghai) Co., Ltd. सर्वाधिकार सुरक्षित।
