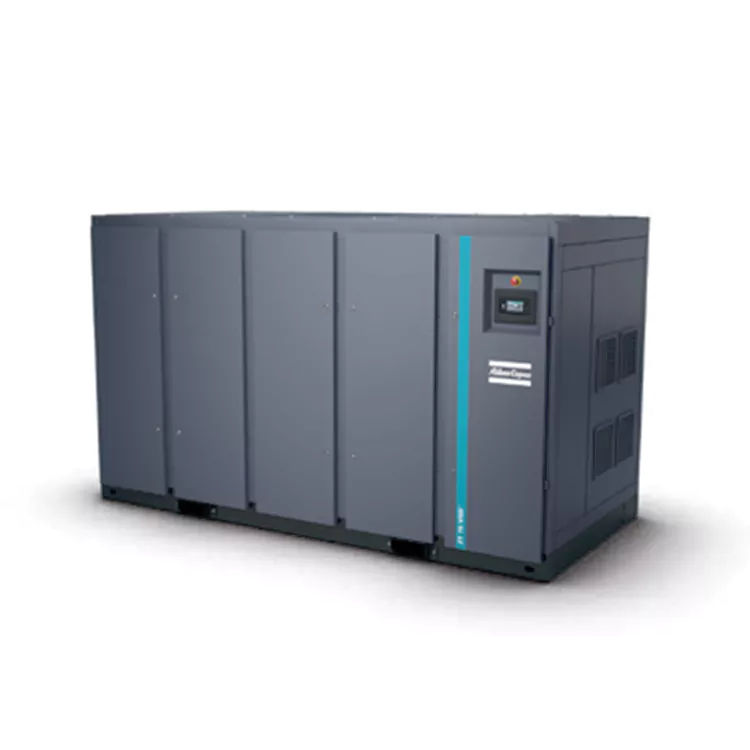

DECHUAN बाट अनुकूलित VSD भेरिएबल फ्रिक्वेन्सी आयल फ्रि एयर कम्प्रेसर कन्फिगरेसनहरूले स्वचालित असेम्बली नेटवर्कहरूको लागि ± ०.१० बार भित्र सटीक रेखा दबाव स्थिरता प्रदान गर्दछ। यो उन्नत मेसिनले एक चल फ्रिक्वेन्सी ड्राइभलाई एकीकृत गर्दछ जुन मोटरको गति सीधा तपाईंको वास्तविक-समय वायु आवश्यकताहरूसँग मेल खान्छ, उच्च सुरु हुने वर्तमान स्पाइकहरू हटाउँदै।
एक पेशेवर चाइना VSD भेरिएबल फ्रिक्वेन्सी आयल फ्री एयर कम्प्रेसर निर्माताहरूबाट सोर्सिङले विश्वव्यापी उत्पादन प्रबन्धकहरूलाई दबाव उतार-चढ़ावको कारणले कारखाना ऊर्जा घाटा कम गर्न अनुमति दिन्छ। DECHUAN को एकीकृत इन्भर्टर डिजाइनले 4 देखि 10 बार सम्मको लचिलो दबाब चयन दायरा प्रदान गर्दछ, संवेदनशील डाउनस्ट्रीम वायवीय उपकरणहरूको सुरक्षा गर्दछ।
फिक्स्ड स्पीड एयर कम्प्रेसरहरू निरन्तर लोड र अनलोड हुन्छन्, हावा प्रयोग नगर्दा पनि उच्च शक्ति तान्ने। यो साइकल चलाउँदा गम्भीर दबाब घट्छ र मेकानिकल पहिरनलाई गति दिन्छ। VSD तेल फ्री एयर कम्प्रेसरले यी समस्याहरूलाई निरन्तर इलेक्ट्रोनिक समायोजन मार्फत हटाउँछ:
• रियल-टाइम फ्लो सिङ्क्रोनाइजेसन: कस्टम फ्रिक्वेन्सी इन्भर्टरले लाइन प्रेशरलाई पट्टीको अंशमा तल राख्छ, तपाईंको प्लान्टको सक्रिय वायु उपकरणहरूसँग मिलाउनको लागि तत्काल मोटर RPM समायोजन गर्दछ।
• सफ्ट-स्टार्टिङ फाइदा: परम्परागत स्थिर-स्पीड मोटर स्टार्टअपहरूको उच्च वर्तमान सर्जहरू हटाउँछ, तपाईंको प्लान्टको विद्युतीय ग्रिडलाई सुरक्षित राख्छ र आन्तरिक गियरहरूमा मेकानिकल तनाव कम गर्दछ।
• कम्प्रेस्ड हावा भेन्टिङ्ग छैन: अनलोडिङ साइकलमा कम्प्रेस गरिएको हावालाई वायुमण्डलमा खेर जानबाट जोगाउँछ, प्रत्येक किलोवाट पावरले प्रयोगयोग्य हावा भोल्युममा सिधै अनुवाद गर्छ भन्ने सुनिश्चित गर्दै।
फिक्स्ड-स्पीड एयर कम्प्रेसरहरूले तपाईंको मुख्य लाइनहरूमा फराकिलो दबाब स्विङहरू निम्त्याउँछ किनभने तिनीहरू लोडिङ र अनलोडिङ अवस्थाहरू बीचको चक्रमा हुन्छन्। यी दबाब ड्रपहरूले स्वचालित पिक-एन्ड-प्लेस रोबोटहरू वा सटीक वायवीय प्याकेजिङ्ग मेसिनहरूलाई गलत फिड गर्न सक्छ, परिणामस्वरूप उत्पादन दोषहरू र अप्रत्याशित असेंबली लाइन रोकिन्छ।
यो VSD चर फ्रिक्वेन्सी तेल फ्री एयर कम्प्रेसरले वास्तविक-समय मोड्युलेसन मार्फत दबाव भिन्नताहरू समाधान गर्दछ:
• कडा दबाब ब्यान्ड नियन्त्रण: स्वचालित वायवीय उपकरणहरूको लागि लगातार प्रदर्शन सुनिश्चित गर्दै, कडा 0.10 बार (1.5 psi) विन्डो भित्र स्थिर रेखा दबाब कायम राख्छ।
• सफ्ट स्टार्टिङ क्षमता: फ्रिक्वेन्सी इन्भर्टरले मोटरको गतिलाई बिस्तारै बढाउँछ, नजिकैको कारखाना इलेक्ट्रोनिक्समा बाधा पुर्याउन सक्ने गम्भीर विद्युतीय करेन्टबाट बच्न।
• वाइड इन्भर्टर स्पीड विन्डो: महत्वपूर्ण मेकानिकल कम्पन बिना पूर्ण क्षमताको ७५% सम्म फराकिलो, प्रमाणित ग्यास प्रवाह समायोजन दायरा फिचर गर्दछ।
• दबाव लचिलोपन: 4.0 बार देखि 10.0 बार सम्म समायोज्य
• ऊर्जा बचत प्रोफाइल: स्थिर गति विकल्पहरूमा 35% सम्म औसत ऊर्जा कटौती
• भोल्युमेट्रिक आउटपुट क्षमता: 4.2 देखि 148.5 m³/मिनेट गतिशील डेलिभरी
• ड्राइभ इन्भर्टर एन्क्लोजर: ५० डिग्री सेल्सियस सम्म स्थिर सञ्चालनका लागि उच्च दक्षता क्याबिनेट
ZR/ZT 55-90 (FF) STD
| मोडेल | अधिकतम निकास दबाव (पट्टी) | ट्राफिक FAD(l/s) | ट्राफिक FAD(m³/मिनेट) | स्थापित शक्ति (kW) | आवाज स्तर(dB(A)) | वजन-मानक (किग्रा) | वजन-पूर्ण-प्रदर्शन (किग्रा) | साइज L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 55 -7.5STD | 7.5 | 169.7 | 10.2 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -8.6STD | 8.6 | 156.6 | 9.4 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -10STD | 10 | 140.9 | 8.5 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 75 -7.5STD | 7.5 | 224.7 | 13.5 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -8.6STD | 8.6 | 214.9 | 12.9 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -10STD | 10 | 205.0 | 12.3 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 90 -7.5STD | 7.5 | 267.2 | 16.0 | 90 | 72 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -8.6STD | 8.6 | 250.9 | 15.1 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -10STD | 10 | 236.5 | 14.2 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZT 55 -7.5STD | 7.5 | 166.4 | 10.0 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 55 -8.6STD | 8.6 | 153.2 | 9.2 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 55 -10STD | 10 | 137.6 | 8.3 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 75 -7.5STD | 7.5 | 221.3 | 13.3 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 75 -8.6STD | 8.6 | 211.6 | 12.7 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 75 -10STD | 10 | 201.6 | 12.1 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 90 -7.5STD | 7.5 | 263.9 | 15.8 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -8.6STD | 8.6 | 247.5 | 14.9 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -10STD | 10 | 233.1 | 14.0 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
ZR/ZT 75-90 VSD (FF) STD
| मोडेल | अधिकतम निकास दबाव (पट्टी) | ट्राफिक FAD(l/s) | ट्राफिक FAD(m³/मिनेट) | आवाज स्तर(dB(A)) | वजन-मानक (किग्रा) | वजन-पूर्ण-प्रदर्शन (किग्रा) | साइज L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD -8.6 STD | 8.6 | ७४.७-२२९.४ | ४.५-१३.८ | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 75 VSD -10.4 STD | 10.4 | ८१.७-२०२.९ | ४.९-१२.२ | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 90 VSD -8.6 STD | 8.6 | ७४.१-२८२.५ | ४.४-१६.९ | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZR 90 VSD -10.4 STD | 10.4 | ७५.५-२५०.५ | ४.५-१५.० | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZT 75 VSD -8.6 STD | 8.6 | ७१.२-२२६.० | ४.३-१३.६ | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 75 VSD -10.4 STD | 10.4 | ७८.२-१९९.६ | ४.७-१२.० | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 90 VSD -8.6 STD | 8.6 | ७०.६-२७९.१ | ४.२-१६.७ | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
| ZT 90 VSD -10.4 STD | 10.4 | ७२.०-२४७.१ | ४.३-१४.८ | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
आईएसओ १२१७ को एनेक्स सी, चौथो संस्करण (२००९) अनुसार इकाईको लागि प्रदर्शन सन्दर्भ सर्तहरू मापन गरिएको थियो:
सापेक्षिक आर्द्रता: ०%
· निरपेक्ष इनलेट दबाव: 1 बार
इनलेट तापमान: 20 डिग्री सेल्सियस डिस्चार्ज दर (FAD) निम्न सञ्चालन दबाव मा मापन गरिएको थियो:
स्थिर गति प्रकार:
· -7.5 बार प्रकार: 7 बार
· -8.6 बार प्रकार: 7 बार
· -10 बार प्रकार: 9 बार
VSD प्रकार:
· -8.6 बार प्रकार: 7 बार
· -10.4 बार प्रकार: 9 बार
· (2) कक्षा ए वर्कस्टेशनको भारित उत्सर्जन ध्वनि दबाव स्तर (LpWSAd)। ISO 2151: 2004 (150 9614/2 ध्वनि तीव्रता स्क्यानिङ विधि प्रयोग गरेर) अनुसार मापन गरियो। नयाँ थपिएको सुधार कारक पूर्ण रूपमा अनिश्चित मान (KpAd) हो, परीक्षण कोड अनुरूप।
· (3) वजन सन्दर्भको लागि मात्र हो; आपूर्ति गरिएको वास्तविक वजन प्रबल हुनेछ।
ZR/ZT 110-160 (FF) STD
| मोडेल | अधिकतम निकास दबाव (पट्टी) | ट्राफिक FAD(l/s) | ट्राफिक FAD(m³/मिनेट) | स्थापित शक्ति (kW) | आवाज स्तर(dB(A)) | वजन-मानक (किग्रा) | वजन-पूर्ण-प्रदर्शन (किग्रा) | साइज L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 110 -7.5 STD | 7.5 | 318.2 | 19.1 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -8.6 STD | 8.6 | 297.5 | 17.8 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -10 STD | 10 | 277.6 | 16.7 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 132 -7.5 STD | 7.5 | 362.9 | 21.8 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -8.6 STD | 8.6 | 338.5 | 20.3 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -10 STD | 10 | 314.4 | 18.9 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 145 -7.5 STD | 7.5 | 392.9 | 23.6 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -8.6 STD | 8.6 | 364.1 | 21.8 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -10 STD | 10 | 350.8 | 21.0 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 160 -7.5 STD | 7.5 | 434.0 | 26.0 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -8.6 STD | 8.6 | 418.3 | 25.1 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -10 STD | 10 | 399.0 | 23.9 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZT 110 -7.5 STD | 7.5 | 315.0 | 18.9 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 110 -8.6 STD | 8.6 | 294.2 | 17.6 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 110 -10 STD | 10 | 274.3 | 16.5 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 132 -7.5 STD | 7.5 | 359.6 | 21.6 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 132 -8.6 STD | 8.6 | 335.3 | 20.1 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 132 -10 STD | 10 | 311.1 | 18.7 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 145 -7.5 STD | 7.5 | 389.6 | 23.4 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| ZT 145 -8.6 STD | 8.6 | 360.8 | 21.6 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| ZT 145 -10 STD | 10 | 347.5 | 20.9 | 145 | 79 | 3126 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -7.5 STD | 7.5 | 430.6 | 25.8 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -8.6 STD | 8.6 | 414.9 | 24.9 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -10 STD | 10 | 395.6 | 23.7 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
ZR/ZT 110-160 VSD (FF) STD
| मोडेल | अधिकतम निकास दबाव (पट्टी) | ट्राफिक FAD(l/s) | ट्राफिक FAD(m³/मिनेट) | आवाज स्तर(dB(A)) | वजन-मानक (किग्रा) | वजन-पूर्ण-प्रदर्शन (किग्रा) | साइज L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ZR110VSD-8.6 STD | 8.6 | 100.5-319.3 | ६.०-१९.२ | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR110VSD-10.4 STD | 10.4 | १६७.१-२९२.१ | १०.०-१७.५ | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-8.6 STD | 8.6 | १०७.१-३५७.१ | ६.५-२१.४ | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-10.4 STD | 10.4 | 166.6-331.0 | १०.०-१९.९ | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V1) | 8.6 | 123.3-390.0 | ७.४-२३.४ | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V1) | 10.4 | १६६.६-३५७.८ | १०.०-२१.५ | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V2) | 8.6 | 123.3-411.0 | ७.४-२४.७ | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V2) | 10.4 | १६६.६-३७७.६ | १०.०-२२.७ | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZT 110 VSD-8.6 | 8.6 | ९९.९-३२७.६ | ६.०-१९.२ | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 110 VSD-10.4 | 10.4 | १६५.५-२९१.९ | ९.९-१७.५ | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-8.6 | 8.6 | १२४.८-३५७.५ | ७.५-२१.४ | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-10.4 | 10.4 | १६४.९-३३१.२ | ९.९-१९.९ | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V1) | 8.6 | १४३.९-३८८.८ | ८.६-२३.३ | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 STD(V1) | 10.4 | १६४.९-३५८.२ | ९.९-२१.५ | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V2) | 8.6 | १४६.९-४३८.२ | ८.८-२६.३ | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 STD(V2) | 10.4 | १६४.९-३७८.१ | ९.९-२२.७ | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
ISO 1217 Annex C, 4th Edition (2009) अनुसार एकाइ कार्यसम्पादन सन्दर्भ सर्तहरू निम्नानुसार छन्:
सापेक्षिक आर्द्रता: ०%
· निरपेक्ष इनलेट दबाव: 1 बार
· इनलेट तापमान: 20 डिग्री सेल्सियस
विस्थापन FAD निम्न सञ्चालन दबाव मा मापन गरिन्छ:
स्थिर गति मोडेल:
-7.5 बार मोडेलहरू: 7 बार
-8.6 बार मोडेलहरू: 7 बार
-10 बार मोडेल: 9 बार
VSD मोडेलहरू:
-8.6 बार मोडेलहरू: 7 बार
-10.4 बार मोडेलहरू: 9 बार
(2) कक्षा ए वर्कस्टेशन (LpWSAd) को भारित उत्सर्जन ध्वनि दबाव स्तर। ISO 2151: 2004 (ISO 9614/2 ध्वनि तीव्रता स्क्यानिङ विधि) अनुसार मापन गरियो। नयाँ थपिएको सुधार कारक KpAd अनिश्चित छ, परीक्षण कोडको पालना गर्दै।
(३) V1=380V, V2=400V।
(4) वजन सन्दर्भको लागि मात्र हो; वास्तविक वजन हावी हुनेछ।
ZR/ZT 200-275 (FF)
| मोडेल | अधिकतम निकास दबाव (पट्टी) | ट्राफिक FAD(l/s) | ट्राफिक FAD(m³/मिनेट) | स्थापित शक्ति (kW) | आवाज स्तर(dB(A)) | वजन-मानक (किग्रा) | वजन-पूर्ण-प्रदर्शन (किग्रा) | साइज L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 200 -7.5 | 7.5 | 602.3 | 36.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 200 -8.6 | 8.6 | 552.1 | 33.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 200 -10 | 10 | 506.6 | 30.0 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 250 -7.5 | 7.5 | 718.0 | 43.1 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 250 -8.6 | 8.6 | 684.3 | 41.0 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 250 -10 | 10 | 622.8 | 37.4 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 275 -7.5 | 7.5 | 774.4 | 46.5 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR २७५ -८.६ | 8.6 | 718.0 | 43.1 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -10 | 10 | 683.9 | 41.0 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -13 | 13 | 561.8 | 33.7 | 275 | 70 | 5250 | 6150 | 5040 | 1662 | 2008 |
| ZT 200 -7.5 | 7.5 | 567.1 | 34.0 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 200 -8.6 | 8.6 | 519.5 | 31.2 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 200 -10 | 10 | 497.4 | 29.8 | 200 | 78 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 250 -7.5 | 7.5 | 711.5 | 42.7 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 250 -8.6 | 8.6 | 676.8 | 40.6 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 250 -10 | 10 | 614.3 | 36.9 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 275 -7.5 | 7.5 | 745.4 | 44.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| ZT २७५ -८.६ | 8.6 | 711.5 | 42.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| ZT 275 -10 | 10 | 676.4 | 40.6 | 275 | 78 | 6030 | 7080 | 5040 | 1662 | 2108 |
ZR/ZT 250-315 VSD (FF)
| मोडेल | अधिकतम निकास दबाव (पट्टी) | ट्राफिक FAD(l/s) | ट्राफिक FAD(m³/मिनेट) | स्थापित शक्ति (kW) | आवाज स्तर(dB(A)) | वजन-मानक (किग्रा) | वजन-पूर्ण-प्रदर्शन (किग्रा) | साइज L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 250 VSD -8.6 | 8.6 | २४२.६-७१४.४ | १४.६-४२.९ | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 250 VSD -10.4 | 10.4 | २३४.२-६४०.२ | १४.१-३८.४ | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -8.6 | 8.6 | २४२.६-७८८.१ | १४.६-४७.३ | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -10.4 | 10.4 | २३४.२-७००.० | १४.१-४२.० | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZT 250 VSD -8.6 | 8.6 | २३८.०-६९६.९ | १४.३-४१.८ | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 250 VSD -10.4 | 10.4 | ३८६.०-६३३.४ | २३.२-३८.० | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 315 VSD -8.6 | 8.6 | २३८.०-७३९.४ | १४.३-४४.४ | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 315 VSD -10.4 | 10.4 | ३८६.०-६८१.० | २३.२-४०.९ | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
सापेक्ष आर्द्रता: ०%
- पूर्ण इनलेट दबाव: 1 बार
-इनलेट तापमान: 20 डिग्री सेल्सियस
डिस्चार्ज दर (FAD) निम्न सञ्चालन दबाव मा मापन गरिएको थियो
स्थिर गति प्रकार:
-7.5 बार प्रकार: 7 बार
-8.6 बार प्रकार: 7 बार
-10 बार प्रकार: 9 बार
VSD प्रकार:
-8.6 बार प्रकार: 7 बार
-10.4 बार प्रकार: 9 बार
(2) कक्षा ए वर्कस्टेशन (LpWSAd) को भारित उत्सर्जन ध्वनि दबाव स्तर।
ISO 2151: 2004 (150 9614/2 (ध्वनि तीव्रता स्क्यानिङ विधि प्रयोग गरेर) अनुसार मापन गरियो।
नयाँ थपिएको सुधार कारक पूर्ण रूपमा अनिश्चित मान (KpAd) हो, परीक्षण कोड अनुरूप।
(3) वजन सन्दर्भको लागि मात्र हो; आपूर्ति गरिएको वास्तविक वजन प्रबल हुनेछ।
ZR 300-750
| मोडेल | अधिकतम निकास दबाव (पट्टी) | ट्राफिक FAD(l/s) | ट्राफिक FAD(m³/मिनेट) | स्थापित शक्ति (kW) | आवाज स्तर(dB(A)) | वजन-मानक (किग्रा) | वजन-पूर्ण-प्रदर्शन (किग्रा) | साइज L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 300 -7.5 | 7.5 | 774.6 | 46.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 300 -8.6 | 8.6 | 725.7 | 43.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 300 -10 | 10 | 695.1 | 41.7 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -7.5 | 7.5 | 848.0 | 50.9 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -8.6 | 8.6 | 793.1 | 47.6 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -10 | 10 | 766.6 | 46.0 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 355 -7.5 | 7.5 | 939.1 | 56.3 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -8.6 | 8.6 | 877.1 | 52.6 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -10 | 10 | 839.6 | 50.4 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 400 -7.5 | 7.5 | 1034.2 | 62.1 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 400 -8.6 | 8.6 | 963.9 | 57.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 400 -10 | 10 | 930.5 | 55.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 425 -7.5 | 7.5 | 1143.9 | 68.6 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| ZR 425 -8.6 | 8.6 | 1063.1 | 63.8 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| ZR 450 -7.5 | 7.5 | 1275.7 | 76.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 450 -8.6 | 8.6 | 1191.8 | 71.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 450 -10 | 10 | 1106.3 | 66.3 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 500 -7.5 | 7.5 | 1399.1 | 78.3 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 500 -8.6 | 8.6 | 1305.2 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 500 -10 | 10 | 1217.8 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 630 -7.5 | 7.5 | 1715.0 | 102.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 630 -8.6 | 8.6 | 1595.0 | 95.7 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 630 -10 | 10 | 1484.1 | 88.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 750 -7.5 | 7.5 | 2046.2 | 122.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| ZR 750 -8.6 | 8.6 | 1827.4 | 109.6 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| ZR 750 -10 | 10 | 1696.7 | 101.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 |
ZR 355-900VSD
| मोडेल | अधिकतम निकास दबाव (पट्टी) | ट्राफिक FAD(l/s) | ट्राफिक FAD(m³/मिनेट) | स्थापित शक्ति (kW) | आवाज स्तर(dB(A)) | वजन-मानक (किग्रा) | वजन-पूर्ण-प्रदर्शन (किग्रा) | साइज L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 355 VSD -8.6 | 8.6 | ३७१.२-१०३७.५ | २२.३-६२.२ | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 355 VSD -10.4 | 10.4 | ३७४.४-९४२.४ | २२.५-५६.५ | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -8.6 | 8.6 | ३७१.२-११२०.९ | २२.३-६७.३ | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -10.4 | 10.4 | ३७४.४-९९८.६ | २२.५-५९.९ | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| ZR 500 VSD -10.4 | 10.4 | ३७४.४-११७७.९ | 22.5-70.7 | 81 | 81 | 9190 | 4075 | 2120 | 2400 | |
| ZR 700 VSD -8.6 | 8.6 | ३७४.४-२०६१.८ | ५४.९-१२३.७ | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 700 VSD -10.4 | 10.4 | ८४९.७-१८४०.५ | ५१.०-११०.४ | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -8.6 | 8.6 | ९३०.७-२४७५.४ | ५५.८-१४८.५ | 83 | 83 | 12600 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -10.4 | 10.4 | ८६४.८-१८७३.२ | ५१.९-११२.४ | 83 | 83 | 12600 | 4660 | 2120 | 2470 |
आईएसओ १२१७ को एनेक्स सी, चौथो संस्करण (२००९) अनुसार इकाईको लागि प्रदर्शन सन्दर्भ सर्तहरू मापन गरिएको थियो:
सापेक्षिक आर्द्रता: ०%
· निरपेक्ष इनलेट दबाव: 1 बार
इनलेट तापमान: 20 डिग्री सेल्सियस डिस्चार्ज दर (FAD) निम्न सञ्चालन दबाव मा मापन गरिएको थियो:
स्थिर गति प्रकार:
· -7.5 बार प्रकार: 7 बार
· -8.6 बार प्रकार: 7 बार
· -10 बार प्रकार: 9 बार
VSD प्रकार:
· -8.6 बार प्रकार: 7 बार
· -10.4 बार प्रकार: 9 बार
· (2) कक्षा ए वर्कस्टेशनको भारित उत्सर्जन ध्वनि दबाव स्तर (LpWSAd)। ISO 2151: 2004 (150 9614/2 ध्वनि तीव्रता स्क्यानिङ विधि प्रयोग गरेर) अनुसार मापन गरियो। नयाँ थपिएको सुधार कारक पूर्ण रूपमा अनिश्चित मान (KpAd) हो, परीक्षण कोड अनुरूप।
· (3) वजन सन्दर्भको लागि मात्र हो; आपूर्ति गरिएको वास्तविक वजन प्रबल हुनेछ।
ZR 200X-400X
| मोडेल | अधिकतम निकास दबाव (पट्टी) | ट्राफिक FAD(l/s) | ट्राफिक FAD(m³/मिनेट) | स्थापित शक्ति (kW) | आवाज स्तर(dB(A)) | वजन-मानक (किग्रा) | साइज L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 200X -7.5 | 7.5 | 623.1 | 37.4 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -8.6 | 8.6 | 601.9 | 36.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -10 | 10 | 551.7 | 33.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 250X -7.5 | 7.5 | 717.7 | 43.1 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 250X -8.6 | 8.6 | 683.8 | 41.0 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 315X -7.5 | 7.5 | 939.0 | 56.3 | 315 | 76 | 7950 | 3700 | 2120 | 2400 |
| ZR 355X -7.5 | 7.5 | 1034.2 | 62.1 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -8.6 | 8.6 | 963.5 | 57.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -10 | 10 | 930.2 | 55.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 400X -7.5 | 7.5 | 1143.8 | 68.6 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| ZR 400X -8.6 | 8.6 | 1062.7 | 63.8 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
ZR/ZT 75-160 VSD+
| मोडेल | अधिकतम निकास दबाव (पट्टी) | ट्राफिक FAD(l/s) | ट्राफिक FAD(m³/मिनेट) | आवाज स्तर(dB(A)) | वजन-मानक (किग्रा) | साइज L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ | 10.4 | ७८.८-२२९.९ | ४.७-१३.८ | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 90 VSD+ | 10.4 | ७८.८-२८३.९ | ४.७-१७.० | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 110 VSD+ | 10.4 | ७८.८-३३०.३ | ४.७-१९.८ | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 132 VSD+ | 10.4 | ७८.८-३८४.० | ४.७-२३.० | 68 | 2500 | 2030 | 1660 | 2000 |
| ZT 145 VSD+ | 10.4 | ७८.८-४१५.२ | ४.७-२४.९ | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT 160 VSD+ | 10.4 | ७८.८-४६८.२ | ४.७-२७.१ | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT 75 VSD+ | 10.4 | ७८.८-२२७.४ | ४.७-१३.६ | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 90 VSD+ | 10.4 | ७८.८-२७६.९ | ४.७-१६.६ | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 110 VSD+ | 10.4 | ७८.८-३२३.४ | ४.७-१९.४ | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 132 VSD+ | 10.4 | ७८.८-३७७.५ | ४.७-२२.७ | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 145 VSD+ | 10.4 | ७८.८-४०९.० | ४.७-२४.५ | 74 | 3150 | 3400 | 1654 | 2000 |
| ZT 160 VSD+ | 10.4 | १२४.७-४३६.४ | ७.५-२६.२ | 74 | 3150 | 3400 | 1654 | 2000 |
ZR/ZT 75-160 VSD+ FF
| मोडेल | अधिकतम निकास दबाव (पट्टी) | ट्राफिक FAD(l/s) | ट्राफिक FAD(m³/मिनेट) | आवाज स्तर(dB(A)) | वजन-मानक (किग्रा) | साइज L(मिमी) | आकार W(मिमी) | आकार H(मिमी) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ FF | 10.4 | ७८.८-२२९.९ | ४.७-१३.८ | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 90 VSD+ FF | 10.4 | ७८.८-२८३.९ | ४.७-१७.० | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 110 VSD+ FF | 10.4 | ७८.८-३३०.३ | ४.७-१९.८ | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 132 VSD+ FF | 10.4 | ७८.८-३८४.० | ४.७-२३.० | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 145 VSD+ FF | 10.4 | ७८.८-४१५.२ | ४.७-२४.९ | 70 | 3400 | 3400 | 1660 | 2000 |
| ZR 160 VSD+ FF | 10.4 | ७८.८-४६८.२ | ४.७-२७.१ | 70 | 3400 | 3400 | 1660 | 2000 |
| ZT 75 VSD+ FF | 10.4 | ७८.८-२२७.४ | ४.७-१३.६ | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 90 VSD+ FF | 10.4 | ७८.८-२७६.९ | ४.७-१६.६ | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 110 VSD+ FF | 10.4 | ७८.८-३२३.४ | ४.७-१९.४ | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 132 VSD+ FF | 10.4 | १०७.०-३७७.५ | ६.४-२२.७ | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 145 VSD+ FF | 10.4 | 118.0-409.0 | ७.१-२४.५ | 74 | 3790 | 4085 | 1654 | 2000 |
| ZT 160 VSD+ FF | 10.4 | १२४.७-४३६.४ | ७.५-२६.२ | 74 | 3790 | 4085 | 1654 | 2000 |
आईएसओ १२१७ को एनेक्स सी, चौथो संस्करण (२००९) अनुसार इकाईको लागि प्रदर्शन सन्दर्भ सर्तहरू मापन गरिएको थियो:
सापेक्षिक आर्द्रता: ०%
· निरपेक्ष इनलेट दबाव: 1 बार
इनलेट तापमान: 20 डिग्री सेल्सियस डिस्चार्ज दर (FAD) निम्न सञ्चालन दबाव मा मापन गरिएको थियो:
स्थिर गति प्रकार:
· -7.5 बार प्रकार: 7 बार
· -8.6 बार प्रकार: 7 बार
· -10 बार प्रकार: 9 बार
VSD प्रकार:
· -8.6 बार प्रकार: 7 बार
· -10.4 बार प्रकार: 9 बार
· (2) कक्षा ए वर्कस्टेशनको भारित उत्सर्जन ध्वनि दबाव स्तर (LpWSAd)। ISO 2151: 2004 (150 9614/2 ध्वनि तीव्रता स्क्यानिङ विधि प्रयोग गरेर) अनुसार मापन गरियो। नयाँ थपिएको सुधार कारक पूर्ण रूपमा अनिश्चित मान (KpAd) हो, परीक्षण कोड अनुरूप।
· (3) वजन सन्दर्भको लागि मात्र हो; आपूर्ति गरिएको वास्तविक वजन प्रबल हुनेछ।
DECHUAN ले तपाईंको एरोडायनामिक VSD भेरिएबल फ्रिक्वेन्सी आयल फ्री एयर कम्प्रेसर स्थापनाहरूको लागि पूर्ण इन्जिनियरिङ सेवाहरू प्रदान गर्दछ। प्रारम्भिक पाइप डिजाइन र प्रणाली कमिसन देखि दीर्घकालीन नियमित निरीक्षण र आपतकालीन मर्मत समर्थन सम्म, हाम्रो Shanghai-मुख्यालय टोलीले सम्पूर्ण प्रक्रिया व्यवस्थापन गर्दछ। हामीले १० मिनेटको फोन प्रतिक्रिया र क्षेत्रीय ग्राहकहरूलाई तपाईंको उत्पादनलाई निरन्तरता दिनको लागि एक घण्टा भित्र साइटमा सहायता दिने वाचा गर्छौं।
• अन-साइट डिमान्ड प्रोफाइलिङ: हामी इष्टतम इन्भर्टर एक्सेलेरेशन कर्भहरू प्रोग्राम गर्न तपाईंको सुविधाको साप्ताहिक हावा प्रयोग प्रवृत्तिहरूको विश्लेषण गर्छौं।
• Elektronikon® इन्टरफेस कन्फिगरेसन: केन्द्रीय नियन्त्रण एकाइ सबै सक्रिय कम्प्रेसरहरूमा रनटाइम सन्तुलन गर्दै, बहु-मेसिन सेटअपहरू ह्यान्डल गर्न पूर्व-कन्फिगर गरिएको छ।
• हर्ष एम्बियन्ट अप्टिमाइजेसन: इन्भर्टरहरू विशेष कूलिङ पथहरूसहित सुरक्षित घेराभित्र माउन्ट गरिएका छन्, जसले बिना शर्त उपयोगिता ठाउँहरूमा भरपर्दो कार्यसम्पादन सुनिश्चित गर्दछ।
A: उच्च-दक्षता इन्भर्टरलाई 50°C/122°F (40°C सम्मको मानक मूल्याङ्कन) सम्मको परिवेशको तापक्रममा काम गर्नको लागि सिधै विद्युतीय नियन्त्रण क्याबिनेटमा बनाइएको छ, तातो गर्मी महिनाहरूमा थर्मल ट्रिपिङलाई रोक्न।
A: होइन। DECHUAN को अनुकूलित-डिजाइन मोटर्स सुविधा सुरक्षित, इन्सुलेटेड बियरिंग। यसले विद्युतीय EDM प्रवाहहरूलाई बियरिङहरूबाट गुजर्नबाट रोक्छ, विद्युतीय पिटिङ् हटाउन र लामो मेकानिकल सेवा जीवन सुनिश्चित गर्दछ।
A: होइन। सबै DECHUAN VSD प्रणालीहरूमा एकीकृत विद्युत चुम्बकीय अनुकूलता (EMC) फिल्टर र शिल्डेड एन्क्लोजरहरू छन्। तिनीहरूको सञ्चालनले तपाईंको संवेदनशील इलेक्ट्रोनिक्स वा स्वचालित प्रणालीहरूमा विद्युतीय हस्तक्षेप निम्त्याउने छैन भनी सुनिश्चित गर्न तिनीहरू पूर्ण रूपमा प्रमाणित छन्।
प्रतिलिपि अधिकार © 2025 Dechuan Compressor (Shanghai) Co., Ltd. सर्वाधिकार सुरक्षित।
